Produktöversikt & användningsområde

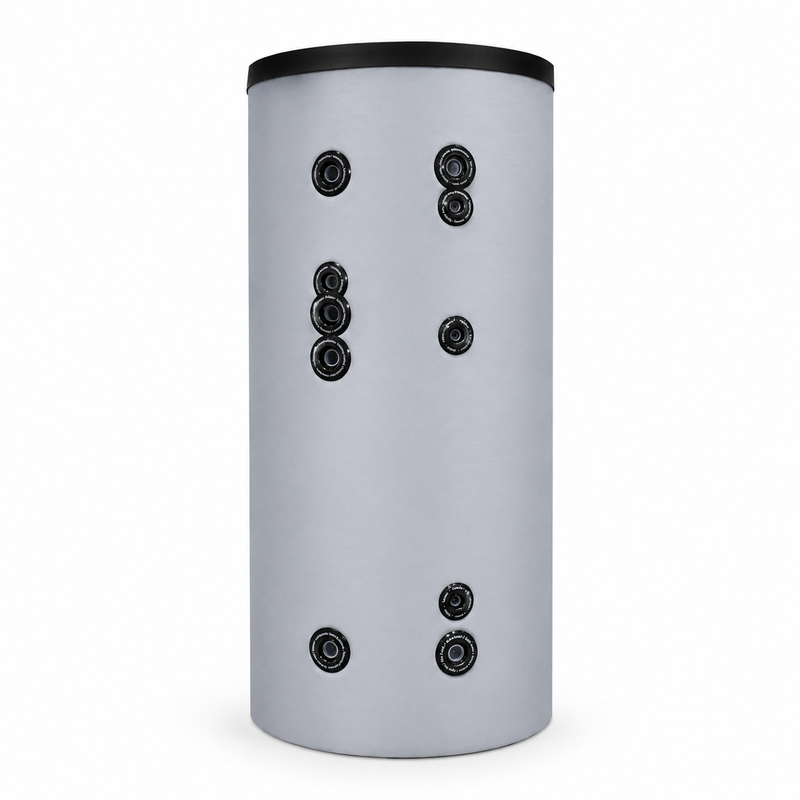

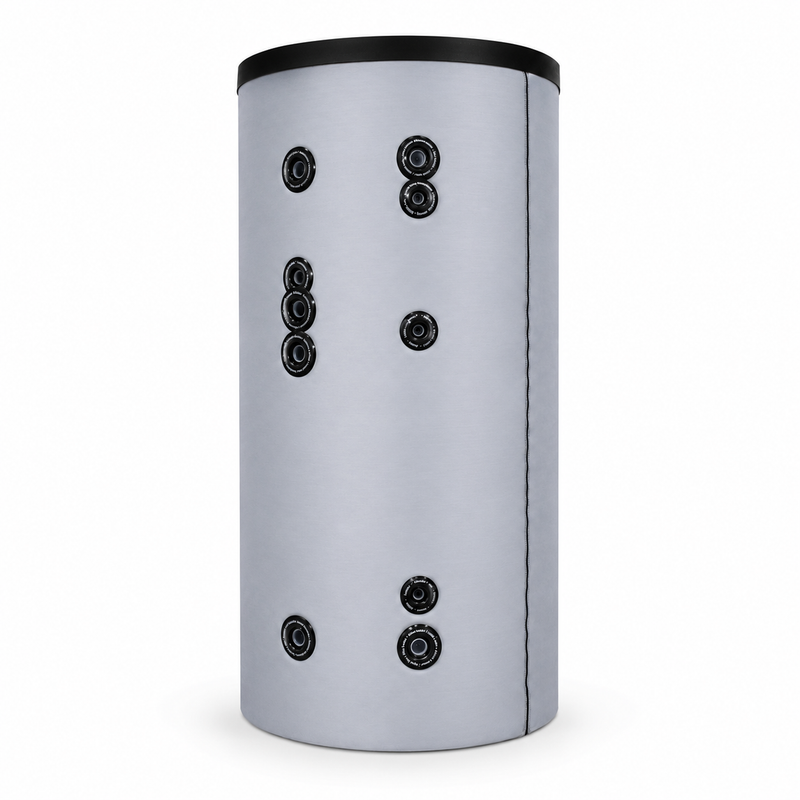

Sunex FISH S2 500 X är en stående solvärmebehållare för varmvatten med en nominell volym på 500 liter för central uppvärmning och lagring av tappvarmvatten. Två oberoende slätörsvärmeväxlare möjliggör hydrauliskt separerad inkoppling av två värmekällor, till exempel en solvärmeanläggning och en värmepanna, en vedeldad uppvärmning, en värmepump eller en annan lämplig värmegenerator.
Den stora behållarvolymen lämpar sig för anläggningar med motsvarande högt eller tidsmässigt koncentrerat varmvattenbehov. Den för energimärkning angivna ErP-behållarvolymen är 472 liter.
Teknik & utrustning

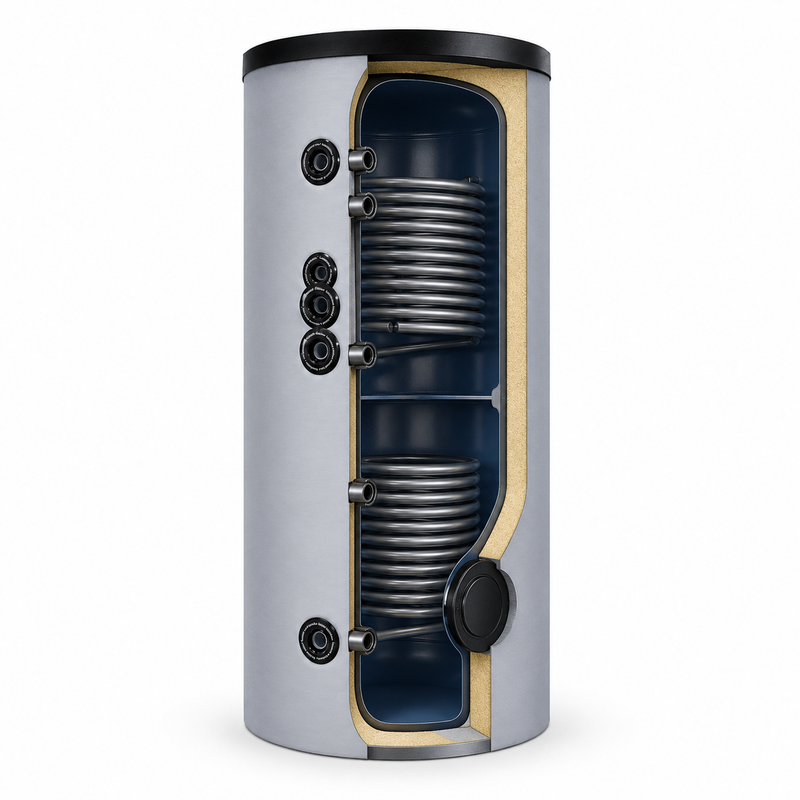

Tappvattenbehållaren är tillverkad av stål S235JR och är emaljerad på insidan. Två magnesiumanoder kompletterar korrosionsskyddet. De båda hydrauliskt separerade slätörsvärmeväxlarna är tillverkade av stål P235GH.
Den nedre värmeväxlaren har en överföringsyta på 2,4 m² och uppnår under definierade provningsförhållanden en kontinuerlig effekt på 68 kW. Den övre värmeväxlaren har 1,1 m² överföringsyta och en kontinuerlig effekt på 37 kW. Den faktiskt uppnåbara värmeöverföringen beror på systemtemperaturer, volymflöden och hydraulisk dimensionering.

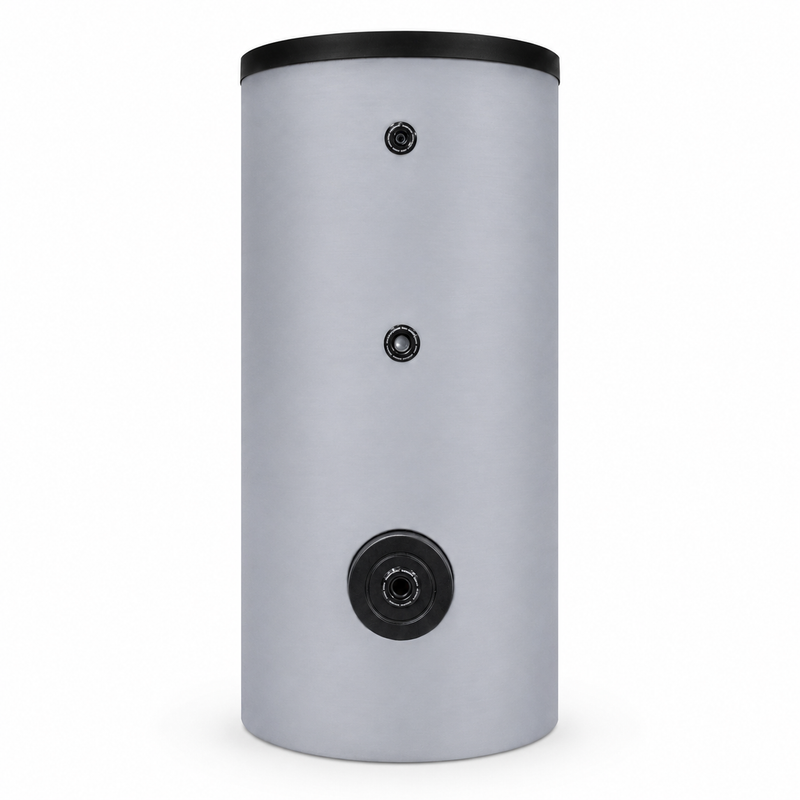

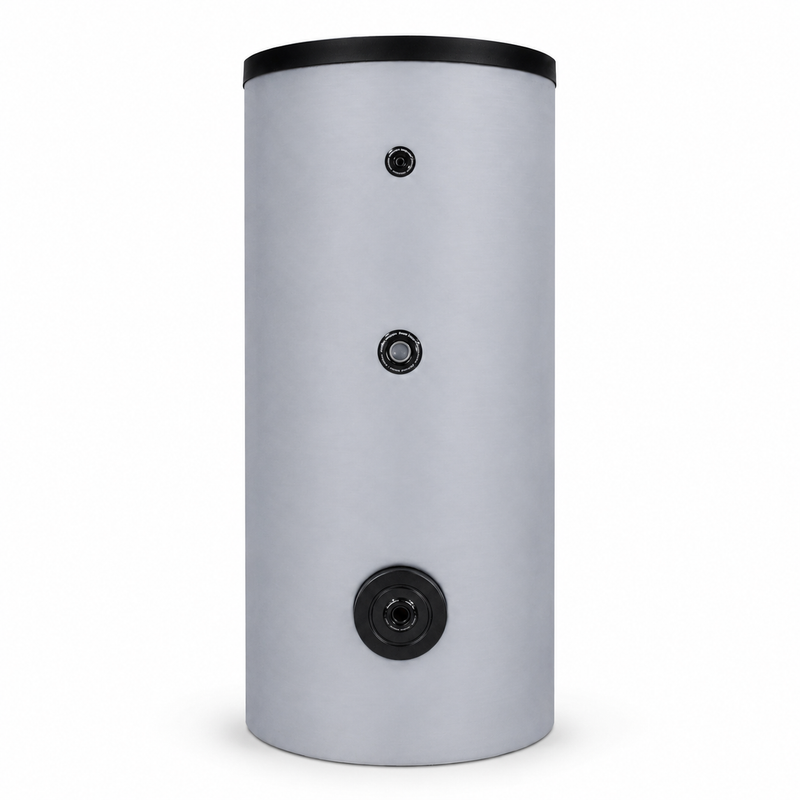

Utrustningen inkluderar en inspektionsöppning, en cirkulationsanslutning, flera termometerfickor för temperaturgivare, en termometeranslutning samt anslutningar för en valfri elpatron. Den fast integrerade 50 mm PUR-hårdskumisoleringen minskar värmeförlusten till omgivningen. Behållaren uppnår energiklass B med en stilleståndsförlust på 74 W.
Fördelar i vardagen
De oberoende värmeväxlarna skapar en flexibel grund för bivalenta varmvattenanläggningar. Den nedre värmeväxlaren kan till exempel ta emot solvärme, medan den övre värmeväxlaren sköter eftervärmningen via en andra värmekälla.
Inspektionsöppningen underlättar kontroll-, rengörings- och underhållsarbete på behållarens insida. Flera givarlägen stödjer stegvis temperaturmätning och en styrning som är anpassad till respektive anläggningskoncept.
Systemintegration & kompatibilitet
Sunex FISH S2 500 X är avsedd för slutna tappvarmvattenanläggningar med två separat anslutbara värmekällor. Förutom solvärme kan lämpliga värmepannor, vedeldade värmesystem eller värmepumpar anslutas. Vid värmepump måste värmeväxlaryta, överföringseffekt, temperaturnivå och volymflöde passa den planerade anläggningen.
För elektrisk tillsatsvärme finns två anslutningar med 1 1/2 tum. Elpatron, säkerhetsgrupp, expansionskärl för tappvatten, pumpar, reglering och övriga systemkomponenter ska väljas i enlighet med anläggningsplaneringen.
Tekniska data i översikt
| Typ av ackumulatortank |
Varmvattenberedare med två värmeväxlare |
| Nominell volym |
500 liter |
| Lämplig för tappvatten |
Ja |
| Material i lagringstanken |
Stål S235JR, emaljerat |
| Antal värmeväxlare |
2 |
| Isolering |
50 mm PUR-hårdskum |
| Maximal lagringstemperatur |
95 °C |
| Maximalt arbetstryck för lagringstanken |
10 bar |
| Höjd |
1 783 mm |
| Bredd och djup |
757 mm |
| Tomvikt |
214 kg |
Montering
Behållaren får endast installeras vertikalt i ett torrt och frostfritt utrymme på ett jämnt, permanent bärande underlag. Installationsplatsen måste kunna bära vikten av den helt fyllda behållaren inklusive armaturer och rörledningar.
Montering, hydraulisk anslutning och idrifttagning får endast utföras av kvalificerad fackpersonal. För arbete på inspektionsöppning, magnesiumanoder och anslutningsstosar måste tillräckligt utrymme för underhåll planeras.
Anvisningar
Vid kallvatteninloppet ska en säkerhetsventil med 6 bars öppningstryck installeras. Mellan säkerhetsventilen och ackumulatortanken får ingen avstängningsarmatur installeras. Vid ett matningstryck över 6 bar krävs dessutom en lämplig tryckreducerare.
Ackumulatortanken måste vara helt fylld med vatten och avluftad innan värmeväxlarna eller ett eventuellt elpatron tas i drift. Magnesiumanoder, säkerhetsventil, täthet och tankens skick ska kontrolleras regelbundet.
Leveransomfattning
- Sunex FISH S2 500 X solvärmvattenberedare med fast integrerad PUR-isolering och grå PVC-yttermantel
