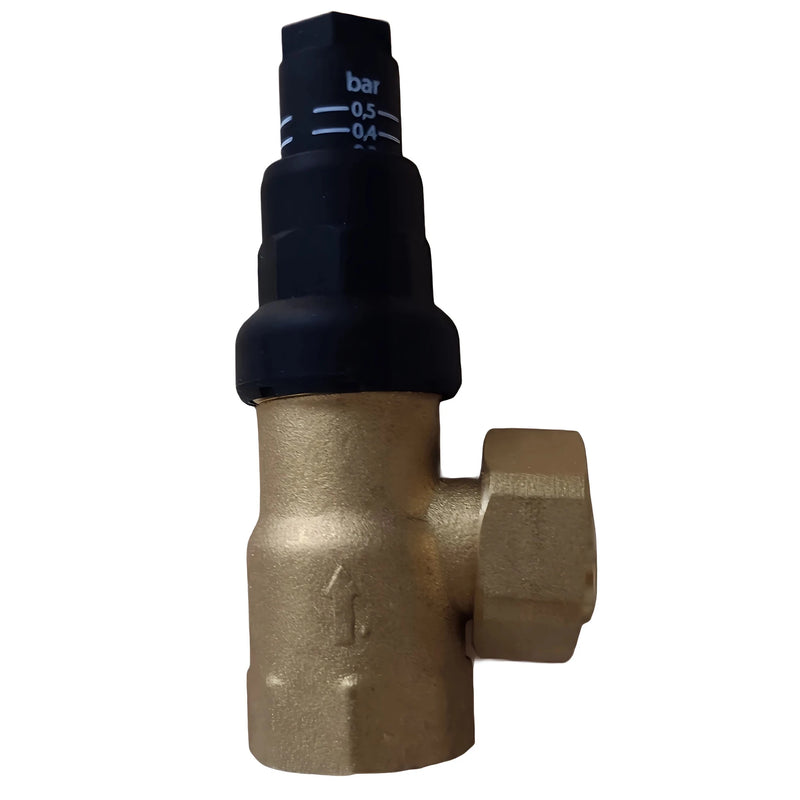

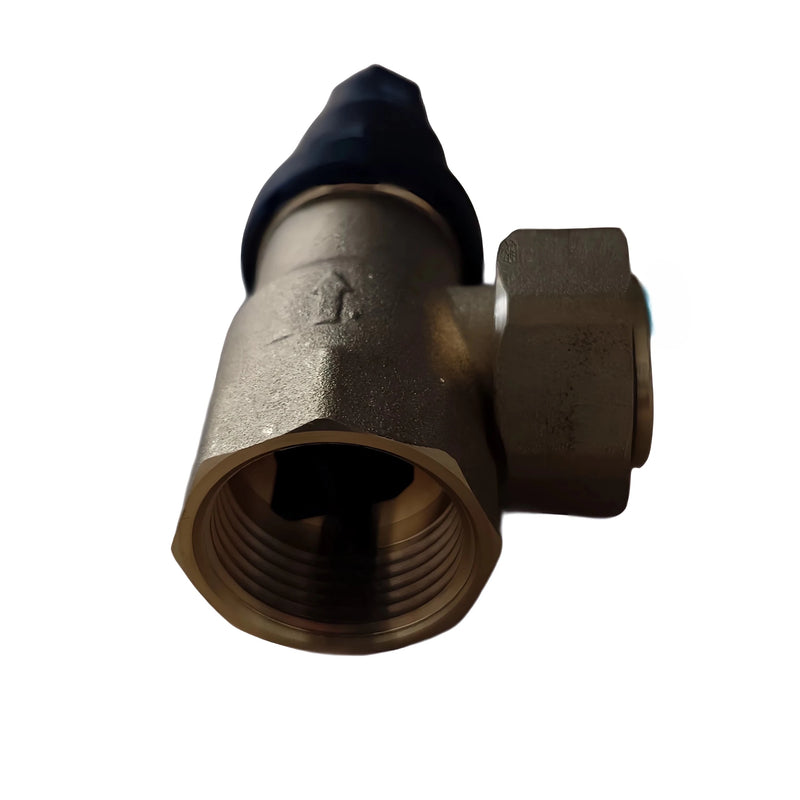

Prepúšťací ventil diferenciálneho tlaku Afriso DÜ 3/4" — Rohový dizajn

Aplikácia

Obtokový ventil diferenciálneho tlaku slúži na udržiavanie konštantného tlaku čerpadla v uzavretých vykurovacích systémoch podľa normy EN 12828 a súčasne znižuje rušivý hluk prúdenia. Zabezpečuje, že výtlačná výška obehového čerpadla zostáva stabilná aj pri meniacich sa polohách ventilov a čiastočnom zaťažení.

Rohové prevedenie je obzvlášť vhodné pre stiesnené montážne situácie, napríklad v rozdeľovačoch vykurovacích okruhov s obmedzeným priestorom alebo pri dodatočnej montáži.

Popis

Ventil má robustné mosadzné puzdro a jasne čitateľnú nastavovaciu stupnicu. Diferenčný tlak sa nastavuje na ventile, keď vykurovací systém pracuje na plnom zaťažení; ak sa prietok zníži, obtokový ventil sa automaticky otvorí, aby sa udržala konštantná dopravná výška čerpadla.

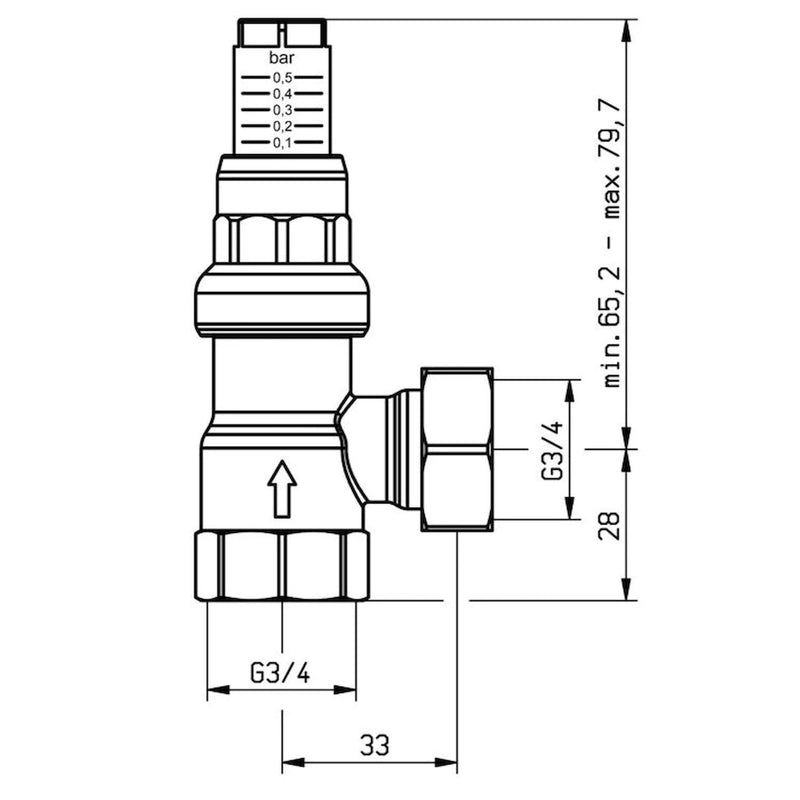

Dostupné v priamom alebo priestorovo úspornom rohovom prevedení; pripojenia: vstup s vnútorným závitom G¾, výstup s plochým tesnením a prevlečnou maticou G¾. Nastaviteľný tlak je plynule nastaviteľný medzi 0,1 a 0,5 baru.

Technické informácie

Prevádzkový teplotný rozsah: max. 95 °C (krátkodobo do 120 °C). Prevádzkový tlak: max. 6 bar. Plynule nastaviteľný diferenčný tlak: 0,1/0,5 bar. Materiál puzdra: mosadz. Pripojenia: Vstup vnútorný závit G¾, výstup ploché tesniace skrutkové pripojenie s prevlečnou maticou G¾.

Výhody

Konštantný výkon čerpadla a znížená hlučnosť prúdenia vedú k väčšiemu komfortu a dlhšej životnosti čerpadiel a komponentov. Plynulá nastavovacia stupnica umožňuje presné prispôsobenie požiadavkám systému.

Rohový dizajn šetrí miesto a uľahčuje inštaláciu v stiesnených priestoroch bez toho, aby bola ohrozená funkčnosť alebo prístupnosť.

Pokyny na inštaláciu a montáž

Ventil namontujte v blízkosti obehového čerpadla alebo na určený obtok tak, aby nastavovacia stupnica zostala ľahko dostupná. Počas inštalácie dbajte na správne tesnenie a uťahovacie momenty; ploché tesniace skrutkové spojenie zaručuje spoľahlivé a bezútesné spojenie.

Pred uvedením do prevádzky odvzdušnite systém a skontrolujte tesnosť. Neprekračujte prevádzkový tlak a teplotu; v prípade neistoty si prečítajte pokyny výrobcu a inštalačné návody.

Údržba a starostlivosť

Pravidelná vizuálna kontrola a občasné nastavenie stupnice nastavenia zvyčajne postačujú. Pred údržbárskymi prácami systém odtlakujte a nechajte ho vychladnúť. Nečistoty alebo usadeniny môžu zhoršiť jeho funkciu; v prípade potreby ich vyčistite alebo vymeňte.

Oblasti použitia

Ideálne pre systémy ústredného kúrenia v obytných a komerčných budovách, najmä tam, kde je potrebné stabilizovať tlak čerpadla a minimalizovať hluk prúdenia. Kompaktný rohový dizajn je vhodný aj na modernizácie v stiesnených inštalačných priestoroch.

Technické údaje

• Maximálny rozsah prevádzkovej teploty: 95 °C (120 °C krátkodobo)
• Maximálny prevádzkový tlak: 6 barov
• Plynule nastaviteľný diferenčný tlak 0,1/0,5 baru
• Dizajn rohu bývania
• Materiál: Mosadzný konektor
• Vstup: Vnútorný závit G¾
• Výstup: Skrutkové pripojenie, ploché tesnenie s prevlečnou maticou G¾

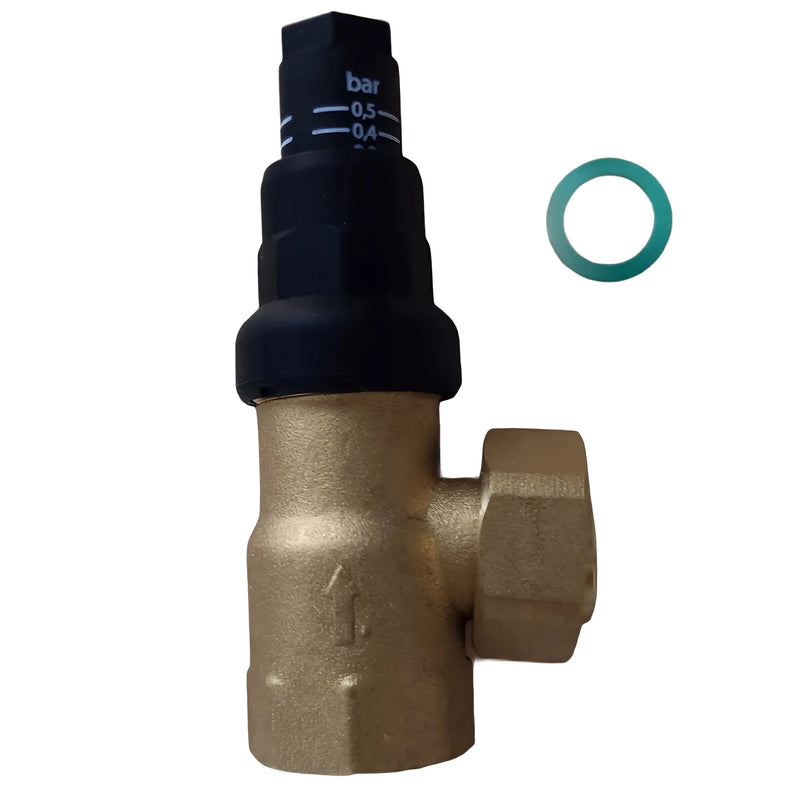

Rozsah dodávky

• Prepúšťací ventil diferenciálneho tlaku Afriso
• tesniaci krúžok
• Montážny návod
