Steuer-/Leistungselektronik (Control Electronics) für Pelletbrenner Attack EK025 – Ersatzteil H30806B

Steuer-/Leistungselektronik (Control Electronics) für Pelletbrenner Attack EK025 – Ersatzteil H30806B

Beschreibung des Bauteils

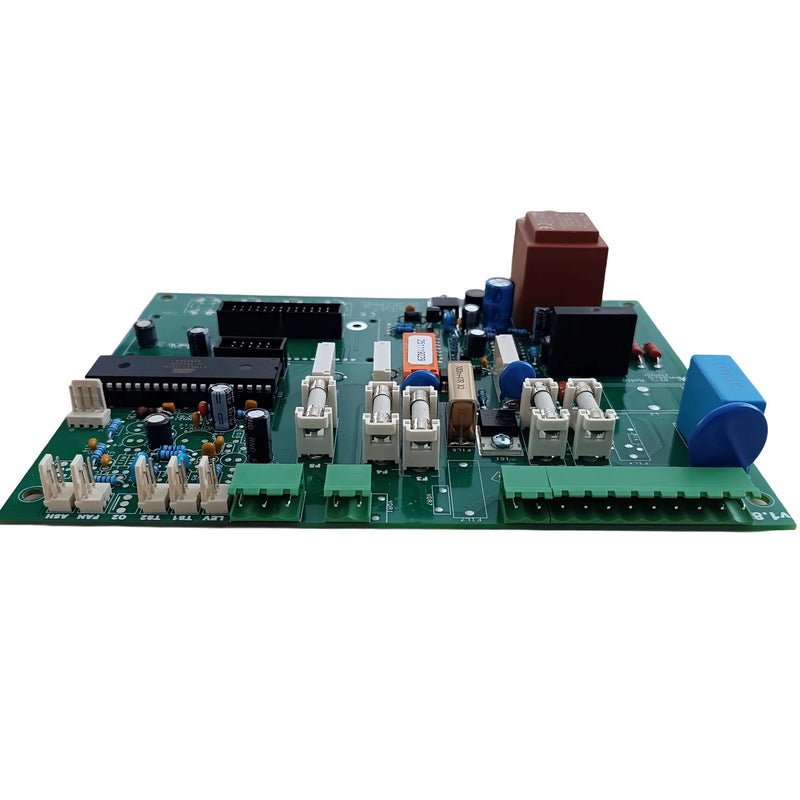

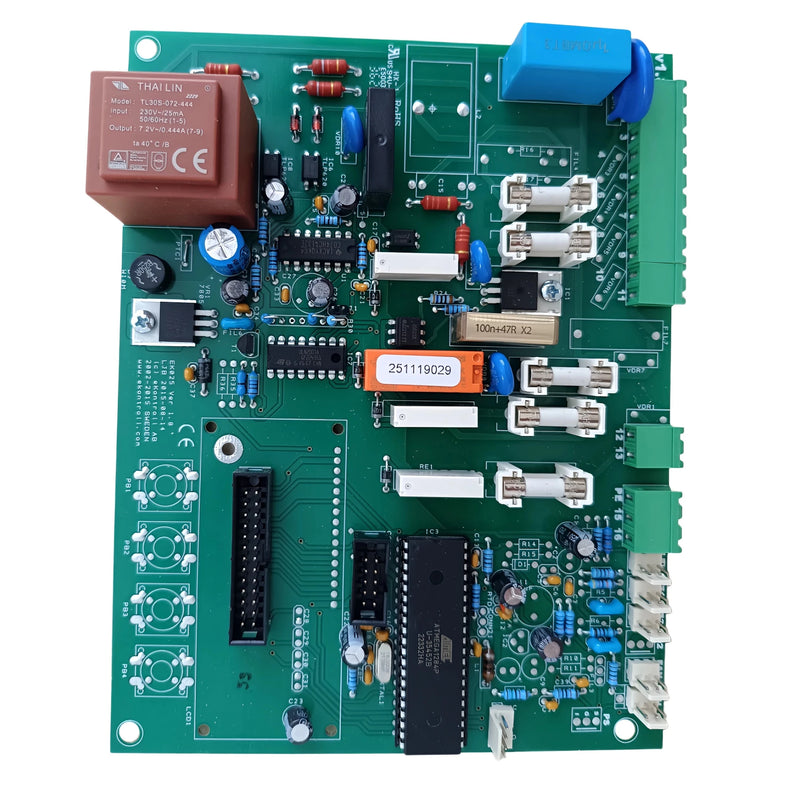

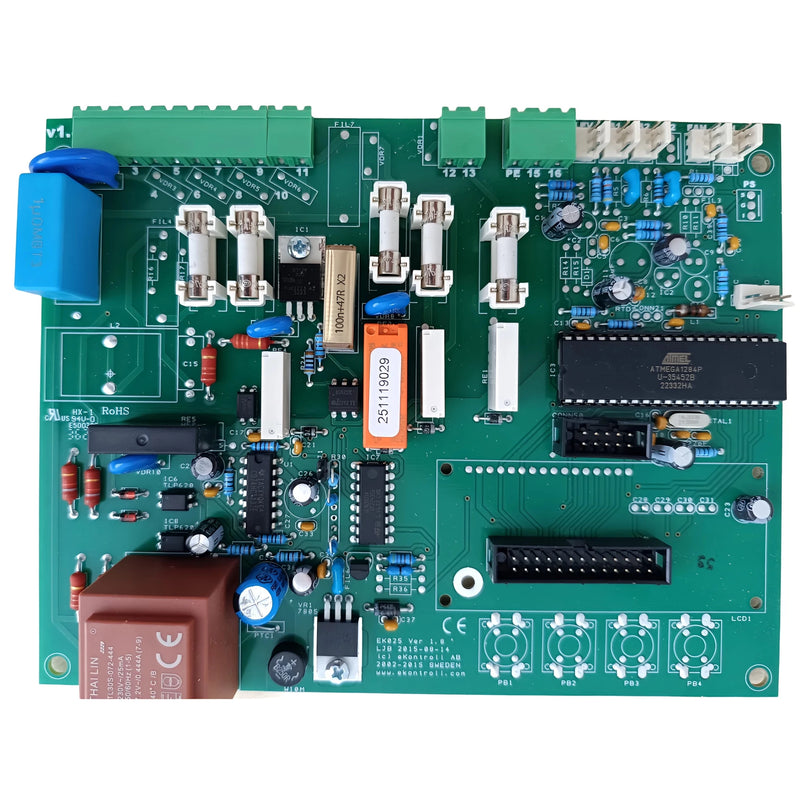

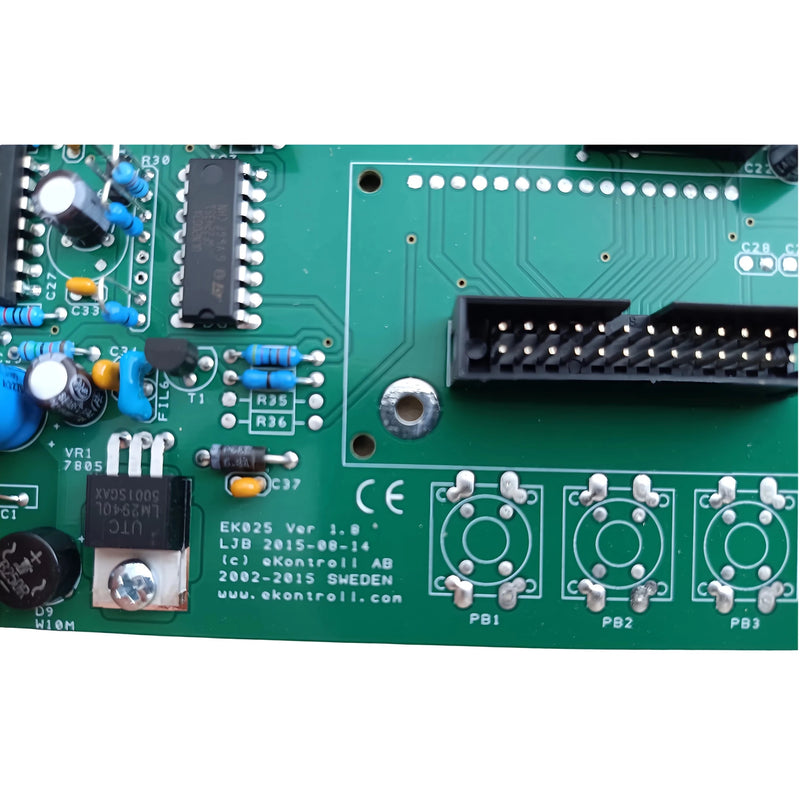

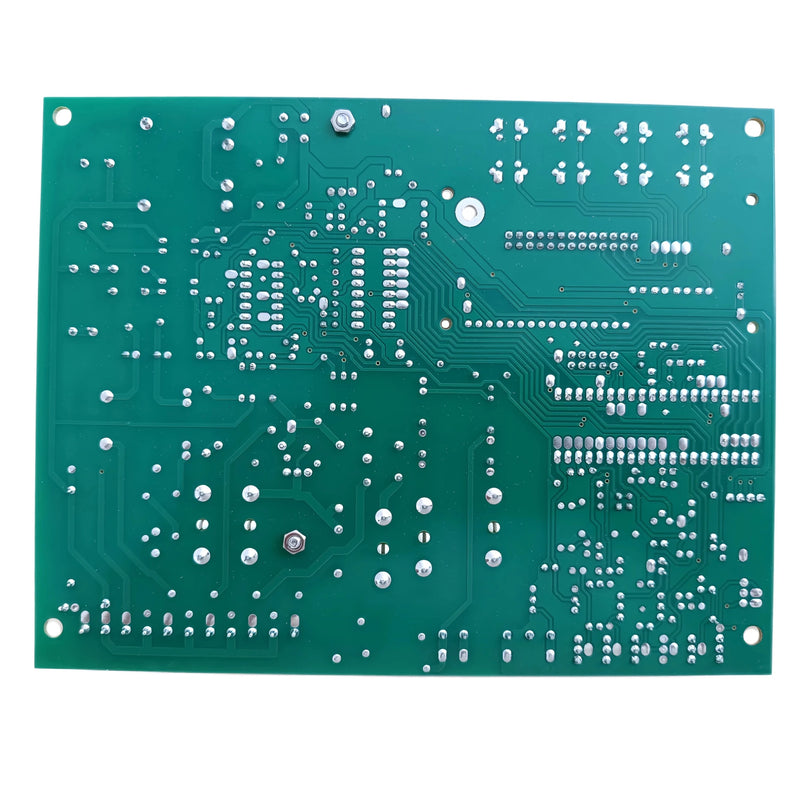

Die Steuer-/Leistungselektronik H30806B ist die zentrale Control-Elektronik für den Pelletbrenner Attack EK025. Sie übernimmt die komplette Steuerung und Leistungsregelung des Brenners und ist als Original-Ersatzteil speziell für dieses Modell konstruiert.

Funktionen und Aufgaben

Die Elektronik steuert die Förderschnecke für die Pelletzufuhr, das Zündelement sowie das Gebläse zur Regelung der Verbrennungsluft. Zusätzlich wertet sie Sensorsignale wie Temperatur und Flamme aus und organisiert die Start-, Betriebs- und Abschaltphasen des Brenners.

Neben der Regelung übernimmt die Platine auch sicherheitsrelevante Funktionen: Fehlererkennung, Not-Aus und Sperren bei kritischen Zuständen sorgen dafür, dass der Brenner nur in einem sicheren Betriebszustand arbeitet.

Kompatibilität und Bezeichnungen

Dieses Modul ist ausschließlich für den Attack Pelletbrenner EK025 vorgesehen. In Unterlagen und Shoplisten taucht es oft mit der internen/Attack-Nummer H30806B und der Bezeichnung "Control electronics of pellet burner EK025" auf. Die Kombination aus Gehäuseform, Steckverbindungen und Firmware ist auf dieses Modell abgestimmt.

Symptome bei Defekt

Typische Anzeichen für eine defekte Steuerplatine sind: der Brenner startet nicht, Ausfall oder unregelmäßige Steuerung von Förderschnecke und Gebläse, keine oder fehlerhafte Zündung, falsche oder fehlende Anzeige von Fehlercodes sowie ausbleibende Flammenerkennung.

Bevor die Elektronik als Ursache angenommen wird, sollten einfache Prüfungen wie Sicherungen, Steckverbindungen und die Stromversorgung durchgeführt werden. Bei Unsicherheit empfiehlt sich die Diagnose durch eine Fachkraft.

Einbau und Austausch

Der Austausch der Steuerplatine sollte nur durch qualifiziertes Fachpersonal erfolgen. Vor dem Öffnen oder Abklemmen ist die Stromzufuhr vollständig zu trennen, um elektrische Gefahr und Schäden an Komponenten zu vermeiden.

Beim Einbau ist auf korrekte Steckverbindungen, die passende Version der Platine und eine saubere Montage zu achten. Falscher Anschluss oder unsachgemäße Handhabung kann zu weiteren Schäden führen.

Sicherheits- und Wartungshinweise

Die Elektronik enthält empfindliche Bauteile und gegebenenfalls Firmware. Reparaturen an der Platine sollten nicht von Laien vorgenommen werden. Regelmäßige Wartung des Brenners inkl. Reinigung der Sensoren und Kontrolle der Anschlussverbindungen erhöht die Lebensdauer der Steuerung.

Original-Ersatzteile gewährleisten die bestmögliche Sicherheit und Funktion; Fremdprodukte oder Bastellösungen können Sicherheitsfunktionen beeinträchtigen und stellen unter Umständen ein Risiko dar.

Bestellung und Ersatzteilhinweise

Beim Bestellen bitte die interne Nummer H30806B sowie die Modellbezeichnung Attack EK025 angeben, um Verwechslungen zu vermeiden. Prüfen Sie vor Kauf die Kompatibilität mit Ihrem Brennermodell und ggf. die Versionsnummer der Platine im Gerät.

Bei Fragen zur Lieferung, Garantie oder zur fachgerechten Montage empfiehlt sich die Kontaktaufnahme mit dem Hersteller oder einem autorisierten Kundendienst.

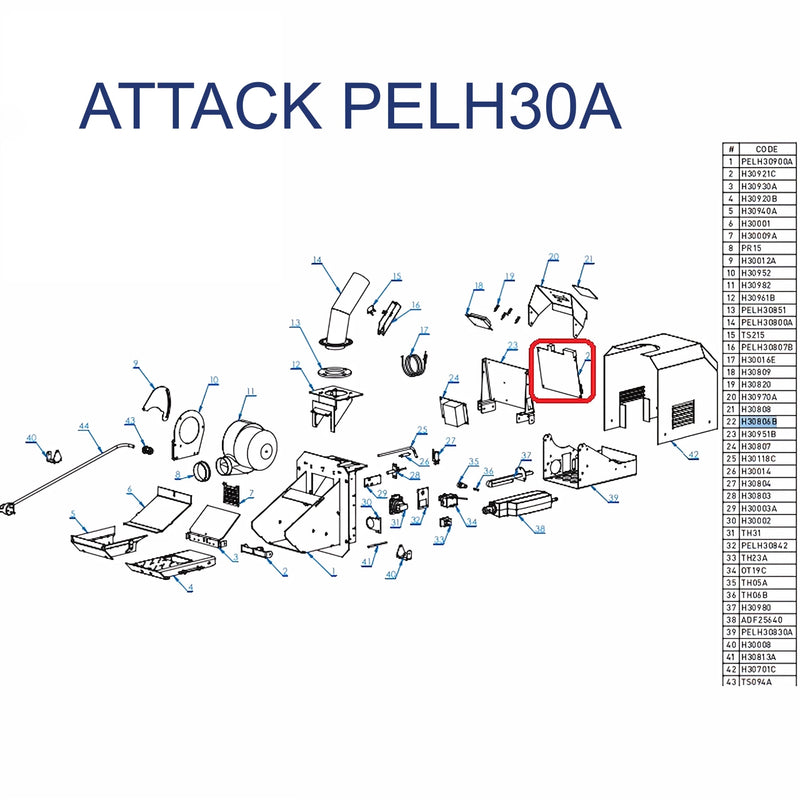

Einsatzbereich

• ATTACK DPX COMBI PELLET 25, 30, 35
• ATTACK DPX COMBI PELLET 40, 45, 50
• ATTACK PELLET30 AUTOMATIC Plus
• ATTACK PELLH30A
• ATTACK PELLHB25

Lieferumfang

• 1 x Steuerplatine
