Produktüberblick & Einsatzbereich

Das Pumpengruppen-Bundle DN25 mit WITA 3-Wege-Mischer, Sunex Verteilerbalken und Verschraubungssets ist für den Aufbau gemischter Heizkreise in Zentralheizungsanlagen vorgesehen. Je nach gewählter Variante wird eine einzelne Pumpengruppe oder ein vollständiger Aufbau für zwei beziehungsweise drei Heizkreise bereitgestellt.

Die Kombination eignet sich für Heizkörperanlagen, Fußbodenheizungen und Mischsysteme, bei denen Heizwasser auf mehrere unabhängige Kreise verteilt und über gemischte Heizkreise geregelt werden soll.

Technik & Ausstattung

Die Pumpengruppe arbeitet mit einer WITA-Hocheffizienzpumpe, einem 3-Wege-T-Mischer mit Bypass und einem Stellmotor SM W05. Zwei zentrisch platzierte Kugelhähne mit integrierten Thermometern unterstützen die Kontrolle von Vorlauf und Rücklauf. Eine EPP-Isolierung reduziert Wärmeverluste im Bereich der Pumpengruppe.

In den Varianten für zwei oder drei Heizkreise wird die Pumpengruppe mit einem Sunex Verteilerbalken kombiniert. Der Verteilerbalken übernimmt die hydraulische Aufteilung des Heizwassers auf die angeschlossenen Heizkreise und ist für Zentralheizungsanlagen mit Heizkörpern, Fußbodenheizung und Mischsystemen ausgelegt.

Vorteile im Alltag

Das Bundle bündelt die zentralen Komponenten für den Aufbau gemischter Heizkreise in einer sauber planbaren Systemzusammenstellung. Die klare Variantenlogik erleichtert die Auswahl zwischen einzelner Pumpengruppe, Pumpengruppe mit Verschraubung sowie Zwei- oder Drei-Heizkreis-Aufbau.

Durch Thermometer, Absperrorgane, Mischventil, Stellmotor und Verteilerbalken bleibt die Heizkreisverteilung gut kontrollierbar und wartungsfreundlich zugänglich.

Systemintegration & Kompatibilität

Die Pumpengruppe ist für gemischte Heizkreise mit Vorlauf links oder rechts geeignet. Der Sunex Verteilerbalken ermöglicht die Verteilung auf zwei oder drei unabhängige Kreise. Die Verschraubungssets unterstützen die passende Verbindung der Pumpengruppe im hydraulischen Aufbau.

Die konkrete Einbindung muss zur vorhandenen Heizungsanlage, zur Regelung, zur benötigten Heizleistung und zur hydraulischen Auslegung passen. Der hydraulische Abgleich und die elektrische Ansteuerung von Pumpe und Stellmotor sind anlagenseitig zu berücksichtigen.

Montage

Die Montage erfolgt in der Heizungsanlage auf einer tragfähigen, gut zugänglichen Fläche. Der Verteilerbalken wird spannungsfrei befestigt, anschließend werden die Pumpengruppen und Verschraubungssets entsprechend der Heizkreisplanung montiert. Vorlauf, Rücklauf, Flussrichtung und elektrische Ansteuerung sind vor der Inbetriebnahme zu prüfen.

Hinweise

Die Auswahl der passenden Variante hängt von der Anzahl der Heizkreise, der Anlagenhydraulik, der Regelung und der benötigten Heizleistung ab. Montage, elektrischer Anschluss, Inbetriebnahme und hydraulischer Abgleich müssen fachgerecht erfolgen.

Lieferumfang

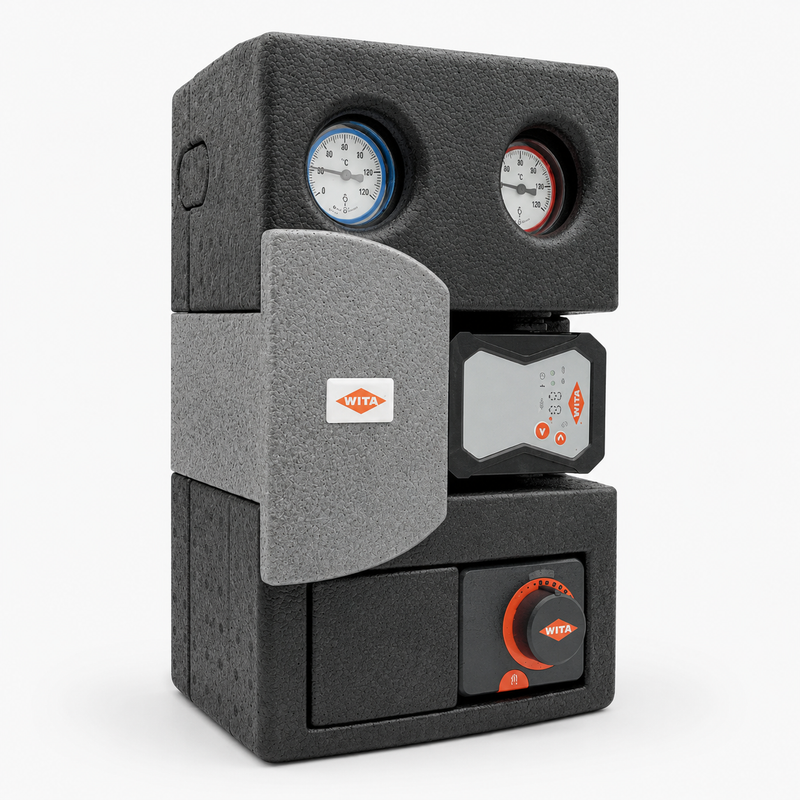

• Variante Pumpengruppe einzeln: 1 Pumpengruppe DN25 mit 3-Wege-Mischer, Stellmotor und WITA-Hocheffizienzpumpe

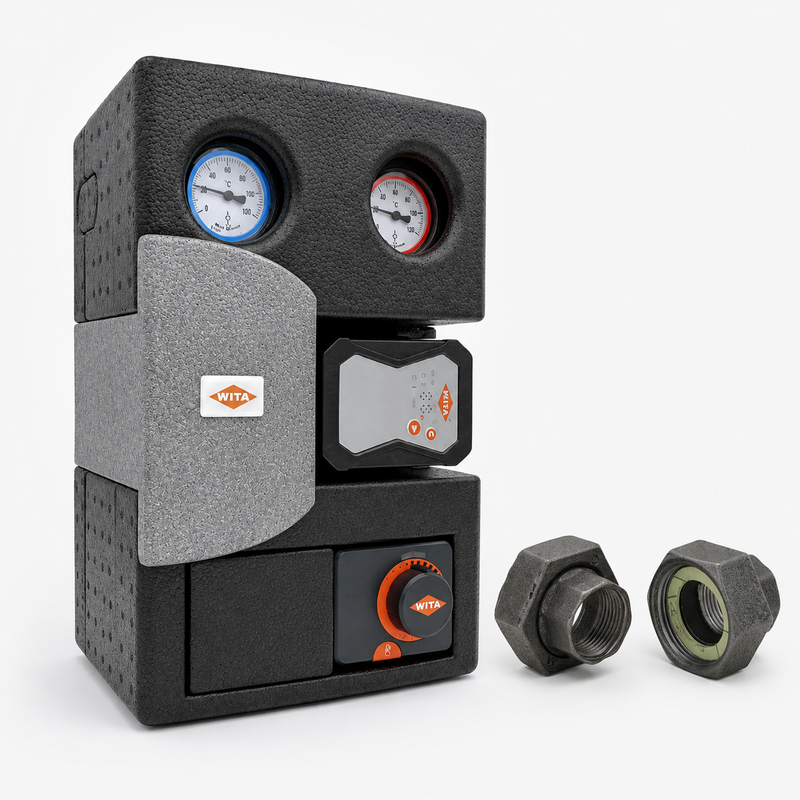

• Variante Pumpengruppe mit Verschraubungsset: 1 Pumpengruppe DN25 und 1 Verschraubungsset inklusive Dichtungen

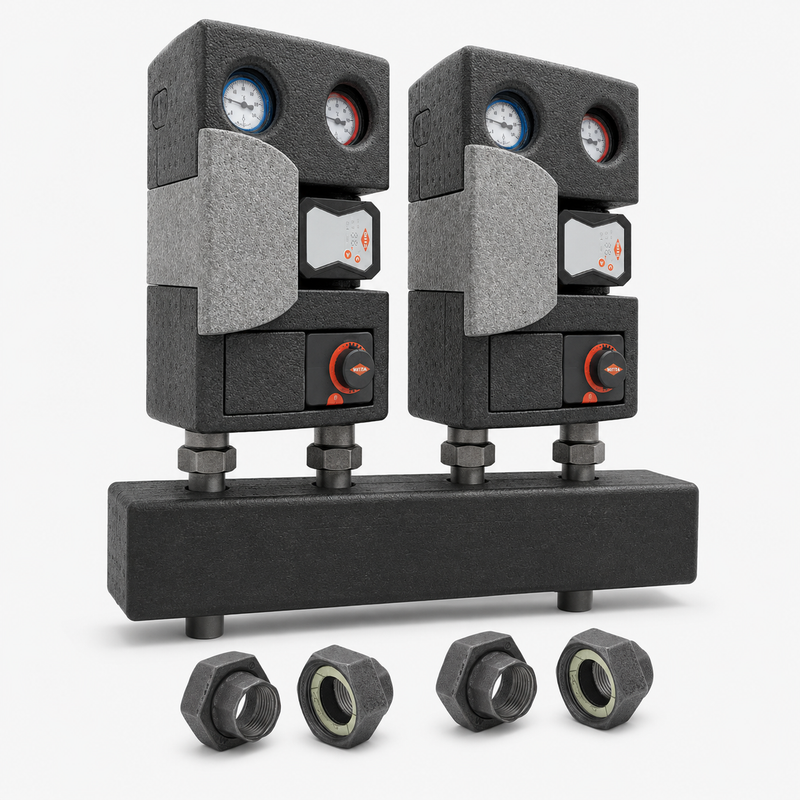

• Variante 2 Heizkreise: 1 Sunex Verteilerbalken 2-fach, 2 Pumpengruppen DN25 und 2 Verschraubungssets

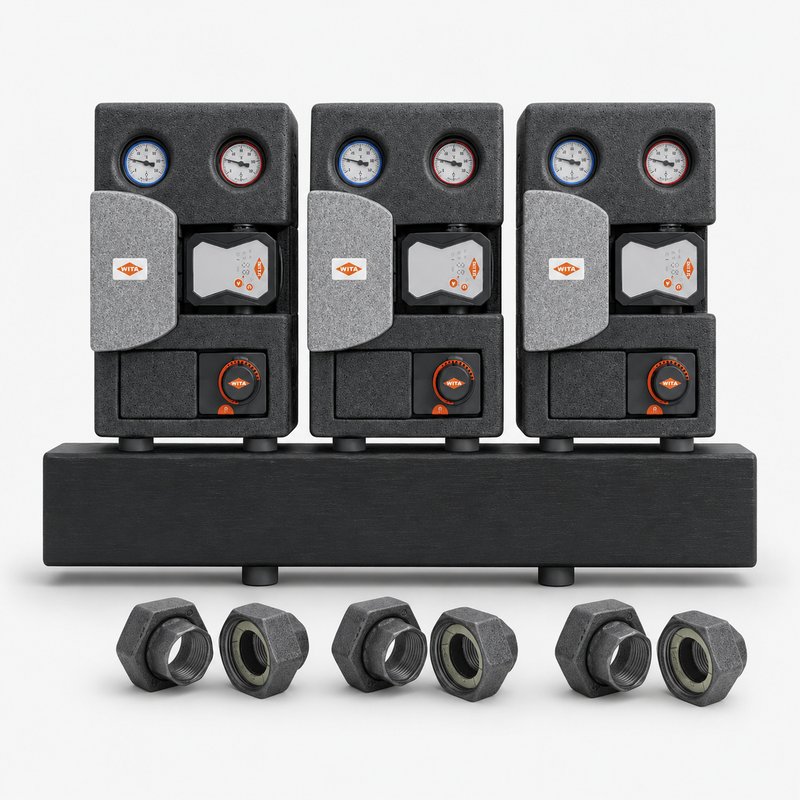

• Variante 3 Heizkreise: 1 Sunex Verteilerbalken 3-fach, 3 Pumpengruppen DN25 und 3 Verschraubungssets
