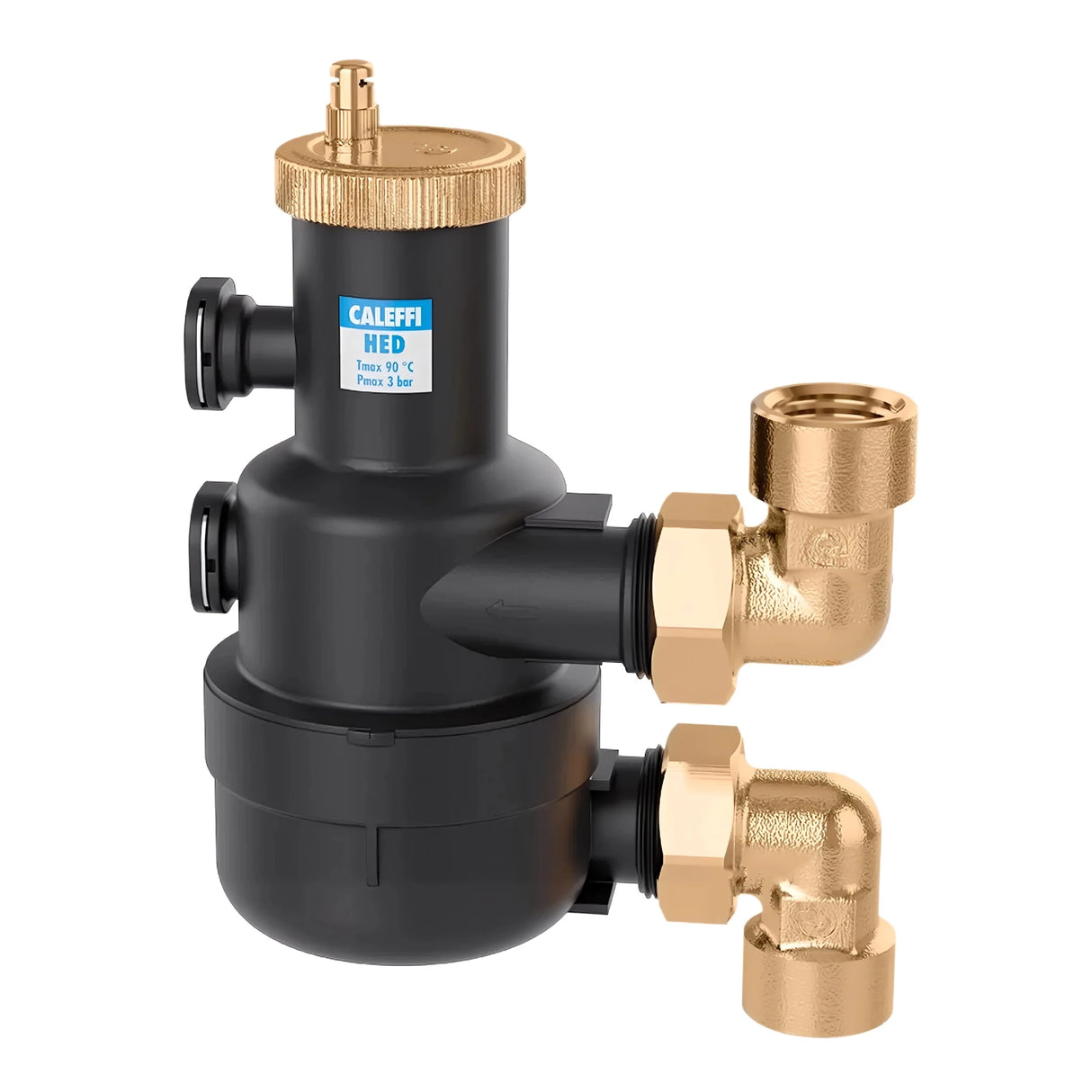

CALEFFI HED® -tehokkuusilmanpoistin
Toiminta
CALEFFI HED® -tehokkuusilmanpoistin poistaa jopa 99 % lämmönsiirtonesteessä olevasta ilmasta jo ensimmäisellä läpivirtauksella. Näin järjestelmät toimivat lähes ilmattomalla vedellä optimaalisissa olosuhteissa, mikä vähentää merkittävästi melua, korroosiota ja mekaanisia ongelmia.
Ilmanpoistin on suunniteltu erityisesti käytettäväksi lämpöpumppujärjestelmissä ja lämmitysjärjestelmissä, ja sille on haettu patenttia. Se voidaan asentaa vaakasuoriin ja pystysuoriin putkiin sekä aksiaalisesti pyöritettävillä liitännöillä.
Materiaalit
CALEFFI HED® -ilmanpoistimen runko on valmistettu PA66G30-muovista ja koho polypropeenista (PP). Ohjaus- ja kohotanko on valmistettu messingistä (EN 12164 CW614N), kohovipu ja jousi ruostumattomasta teräksestä (EN 10270-3 / AISI 302). Tiivisteet ovat EPDM-kumia.
Tekniset ominaisuudet
Työaineena on vesi; suurin käyttöpaine sekä suurin poistopaine ovat molemmat 3 bar. Sallittu käyttölämpötila-alue on 0–90 °C, joten ilmanpoistin soveltuu tavanomaisiin lämmitys- ja lämpöpumppuolosuhteisiin.
Liitännät ja tyhjennys
Saatavana on 1" IG (ISO 228-1) ja 1 1/4" IG (ISO 228-1) -versiot O-renkaalla. Tyhjennysaukko on varustettu hygroskooppisella kannella, joka mahdollistaa turvallisen ja kondenssiveden kannalta vähäisen tyhjennyksen.

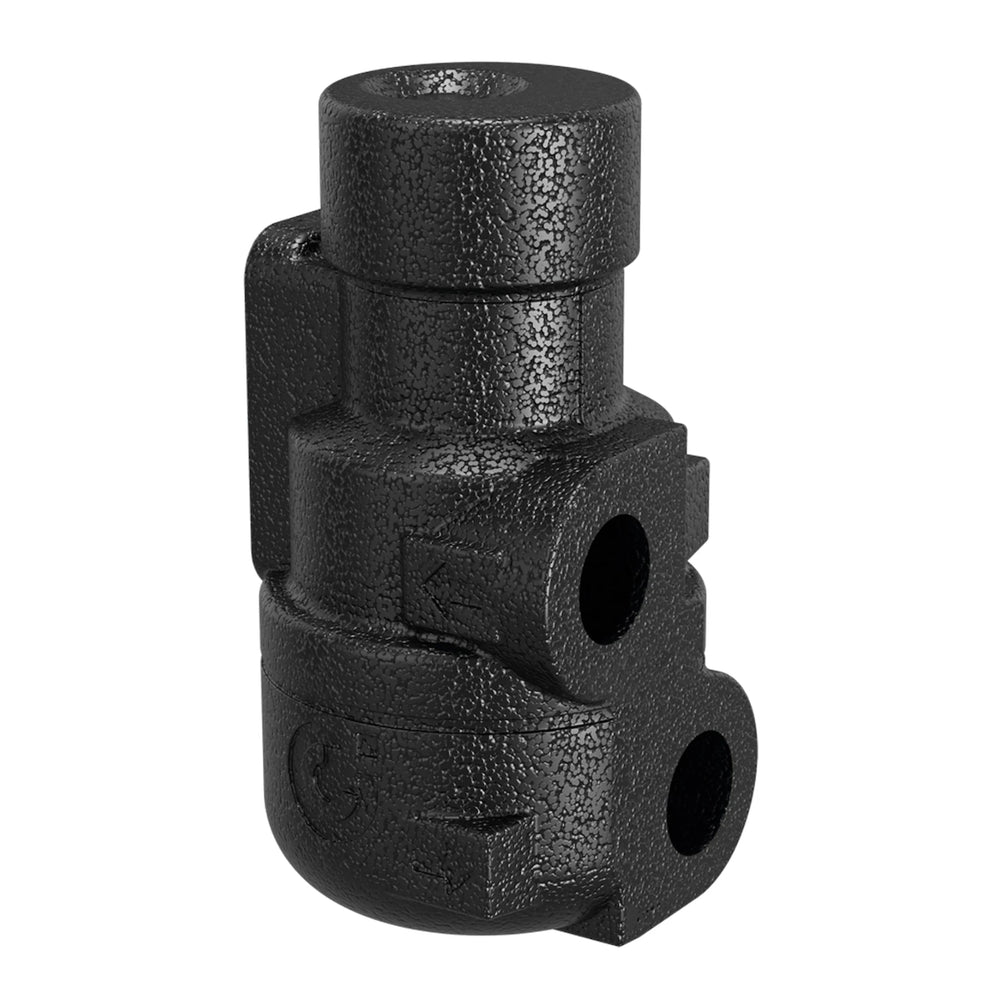

Tekniset ominaisuudet: eristys
Mukana toimitettu eristys on valmistettu PPE:stä, jonka tiheys on 38 g/l. Lämmönjohtavuus on 10 °C:ssa 0,039 W/(m·K) ja vesihöyryn diffuusiovastusluku on ≥ 39 700, mikä takaa korkean lämmöneristys- ja höyrysulkuominaisuudet.
Toimintaperiaate
Liitäntöjen erityinen järjestely saa aikaan lämmönsiirtoaineen alaspäin suuntautuvan pyörimisliikkeen ylemmästä liitännästä alempaan. Rungon keskelle muodostuu tyyni vyöhyke, johon mikrokuplat kerääntyvät ja painautuvat ulkoseinää vasten.
Patentoidun sisämuodon ansiosta ilma nousee keskialueella ja kerääntyy kellukekammioon. Siellä kellukemekanismi ottaa sen kiinni ja vapauttaa sen hallitusti ulkoilmaan.
Mitoitus
Suurin virtaus, jolla CALEFFI HED® varmistaa parhaan suorituskykynsä, on 3 m³/h. Pienemmillä virtauksilla ilmanpoistimen valinta voidaan tehdä putkiston halkaisijan mukaan, jotta optimaalinen ilmanerotus varmistetaan.
Edut
Korkeatehoisen ilmanpoistimen käyttö vähentää käyttöääniä, minimoi korroosioriskejä ja ehkäisee toiminnallisia häiriöitä. Korkean erotustehon ansiosta koko järjestelmän hyötysuhde ja käyttöikä paranevat.
Asennuksen joustavuus (vaaka-, pysty- ja kääntyvät liitännät) sekä kestävät materiaalit tekevät laitteesta luotettavan erilaisissa lämmitys- ja lämpöpumppusovelluksissa.
Asennusohjeet

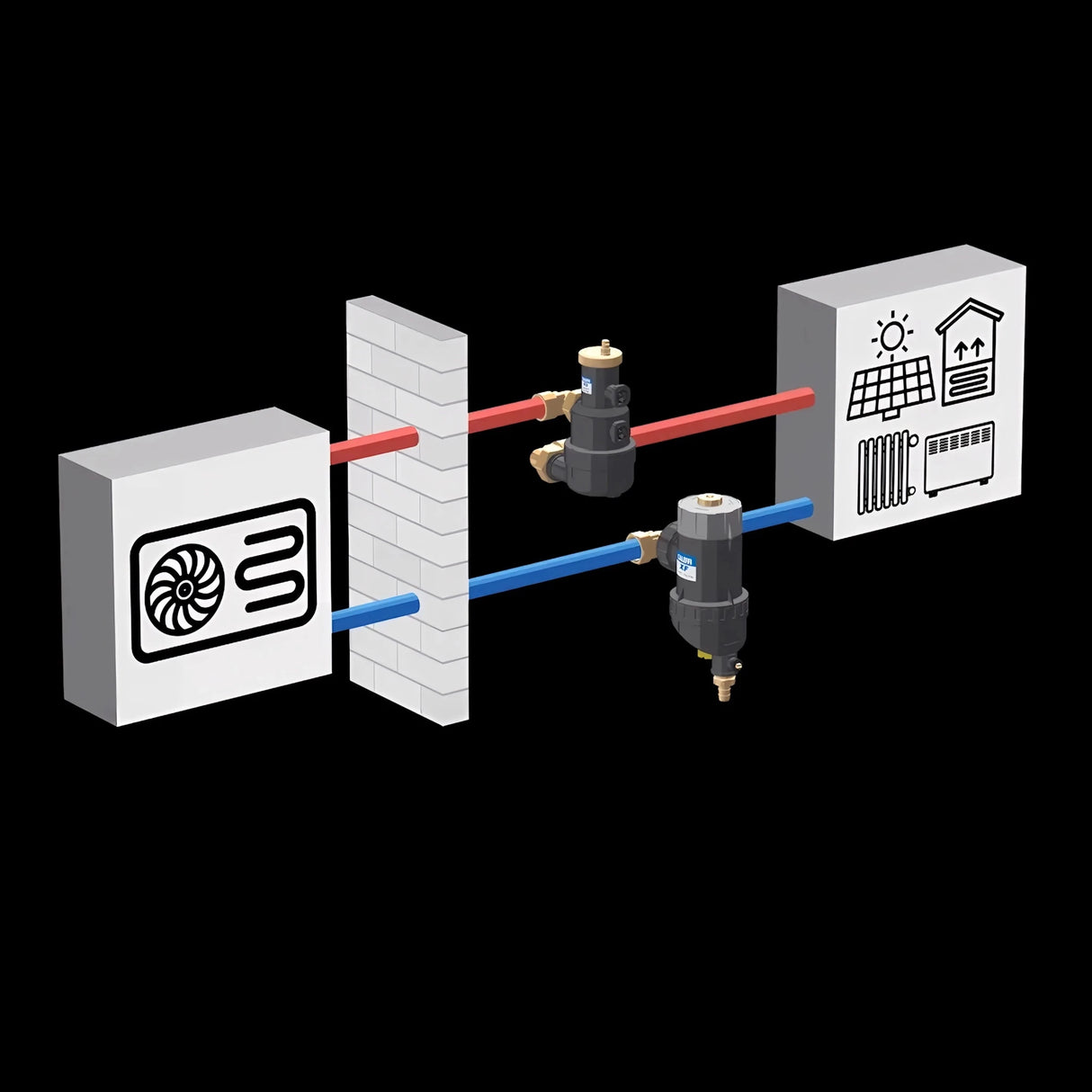

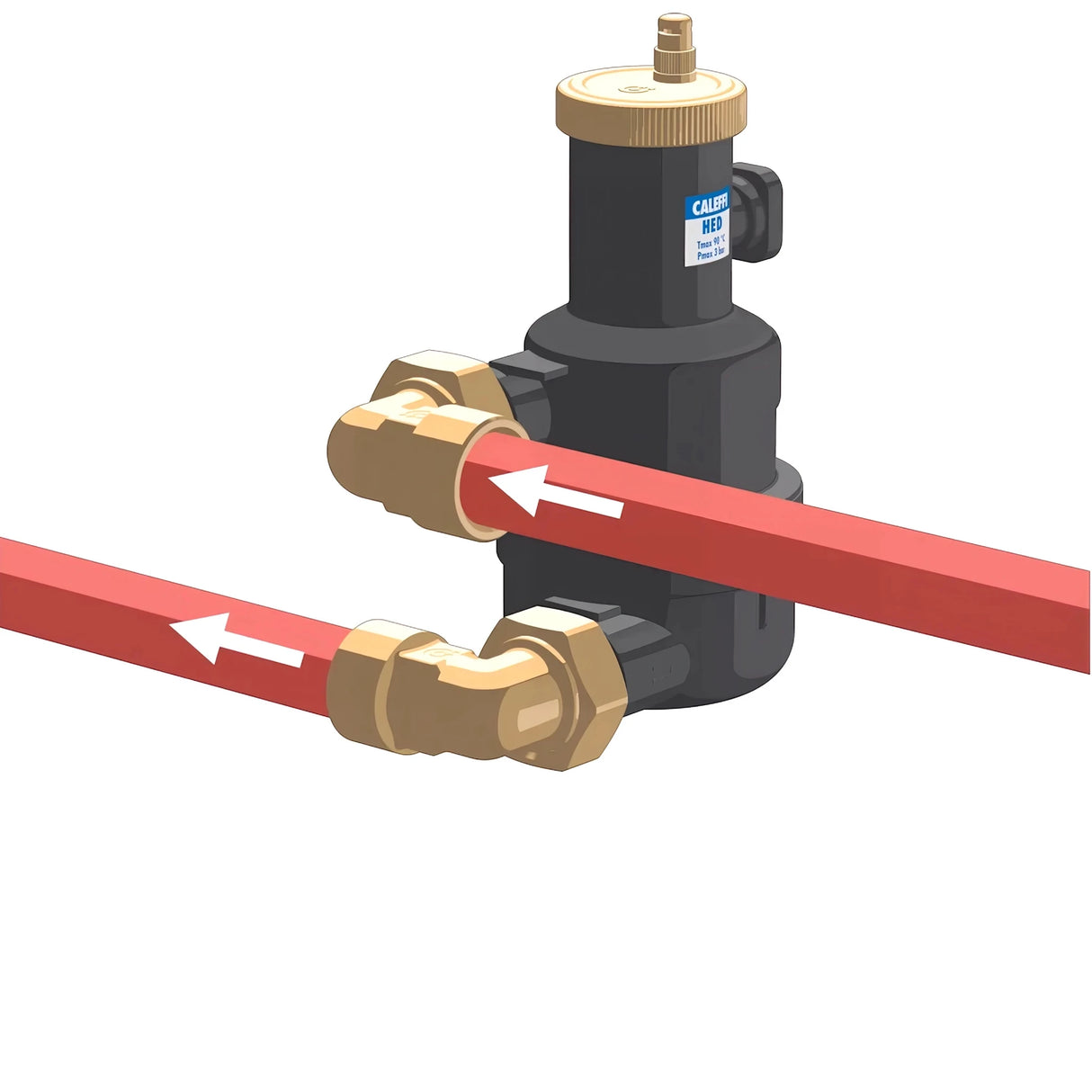

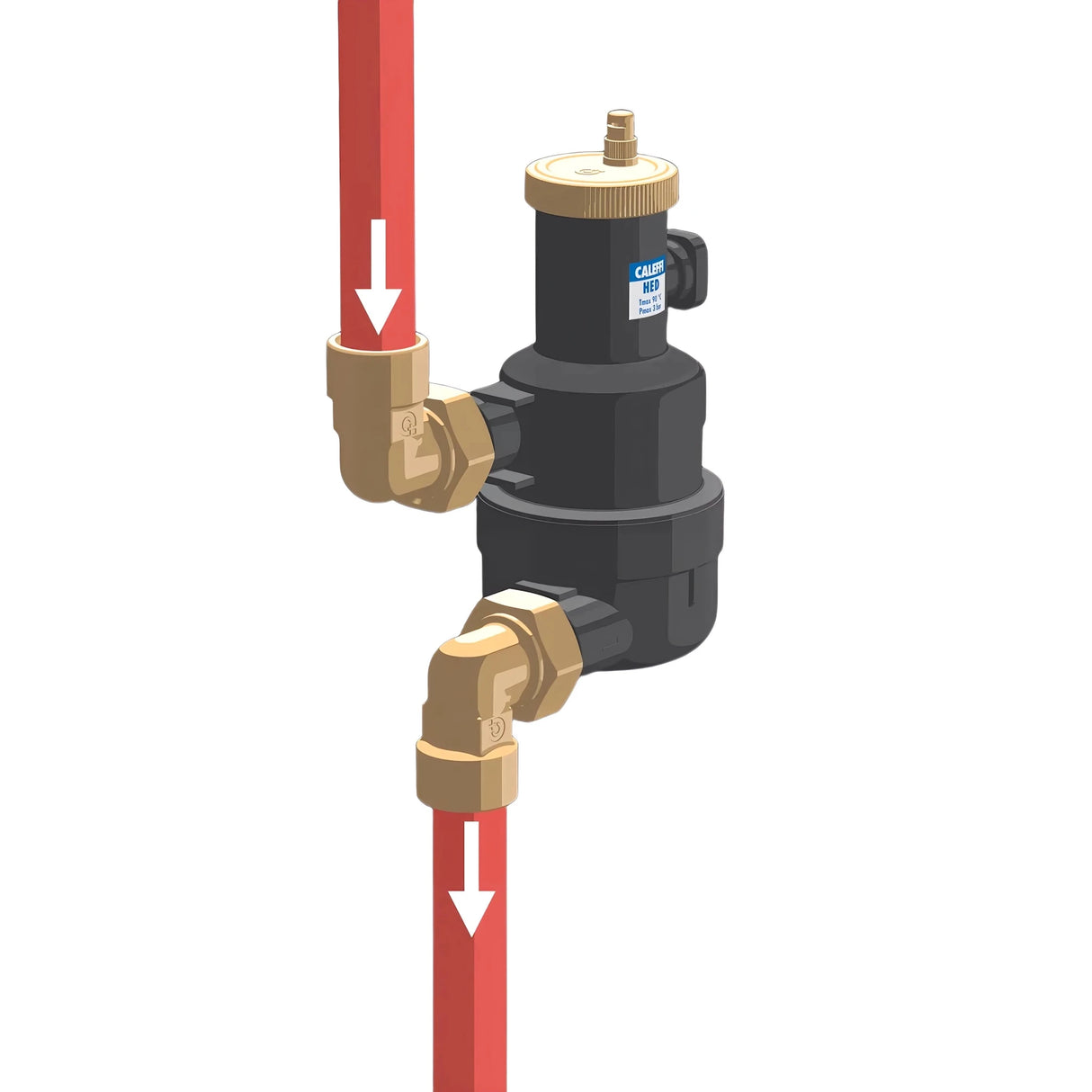

Ilmanpoistin voidaan asentaa eri putkisuuntiin; kellukekammion ja tyhjennysliitännän saavutettavuus on varmistettava huoltoa ja silmämääräisiä tarkastuksia varten. Noudata ilmoitettuja paine- ja lämpötilaraja-arvoja.
Tuoteversiot
Kupariputkille tarkoitetut mallit ovat saatavilla tuotenumeroilla 551602 ja 551603; teräsputkille on tarkoitettu tuotteet 551606, 551607 ja 551617. Valitse sopiva versio putkimateriaalien ja putkimittojen mukaan.
Teknisten tietojen lyhyt yhteenveto
Käyttöaine: vesi; Max. käyttö-/poistopaine: 3 bar; Lämpötila-alue: 0–90 °C; Max. virtaus huipputeholla: 3 m³/h; Liitännät: 1" IG / 1 1/4" IG (ISO 228-1) O-renkaalla; Eristys: PPE, 38 g/l, λ=0,039 W/(m·K) lämpötilassa 10 °C, μ ≥ 39 700.
Tekniset tiedot
Materiaalit
- Runko: PA66G30
- Kelluke: PP
- Ohjain ja uimuritanko: Messinki EN 12164 CW614N
- Uimurivipu ja jousi: Ruostumaton teräs EN 10270-3 (AISI 302)
- Tiivisteet: EPDM
Suorituskyky
- Työaine: Vesi
- Suurin käyttöpaine: 3 bar
- Suurin poistopaine: 3 bar
- Käyttölämpötila-alue: 0-90 °C
Liitännät
- 1" IG (ISO 228-1), 1 1/4" IG (ISO 228-1) O-renkaalla
- Tyhjennysliitin: hygroskooppisella kannella

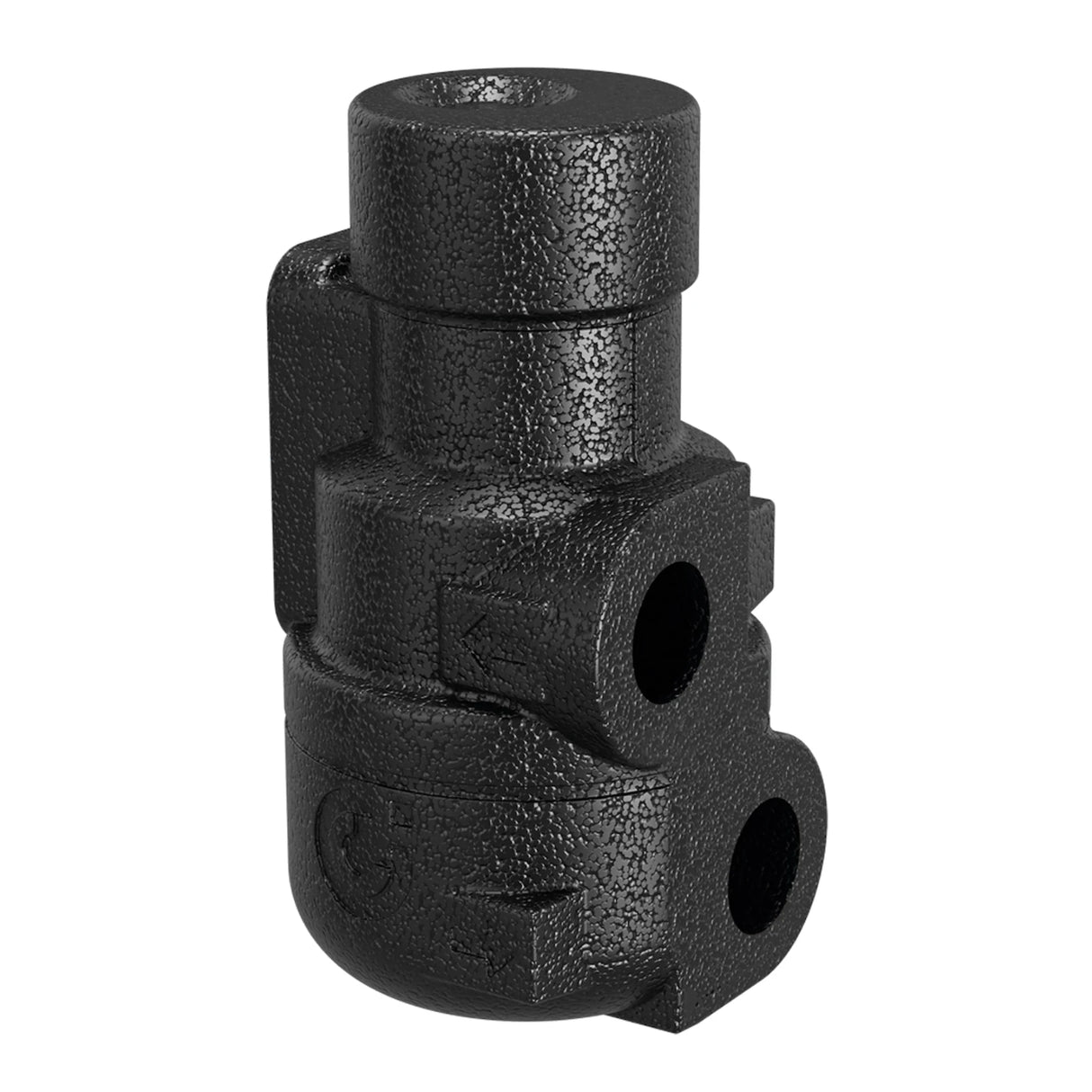

Eristyksen tekniset ominaisuudet
- Materiaali: PPE
- Tiheys: 38 g/l
- Lämmönjohtavuus (ISO 8301): 10 °C:ssa: 0,039 W/(m·K)
- Höyrydiffuusiovastusluku (DIN 52615): ≥ 39.700
Toimituslaajuus
- Korkeatehoinen ilmanpoistin
- Eristys (valinnainen)
- Asennus- ja käyttöohje
