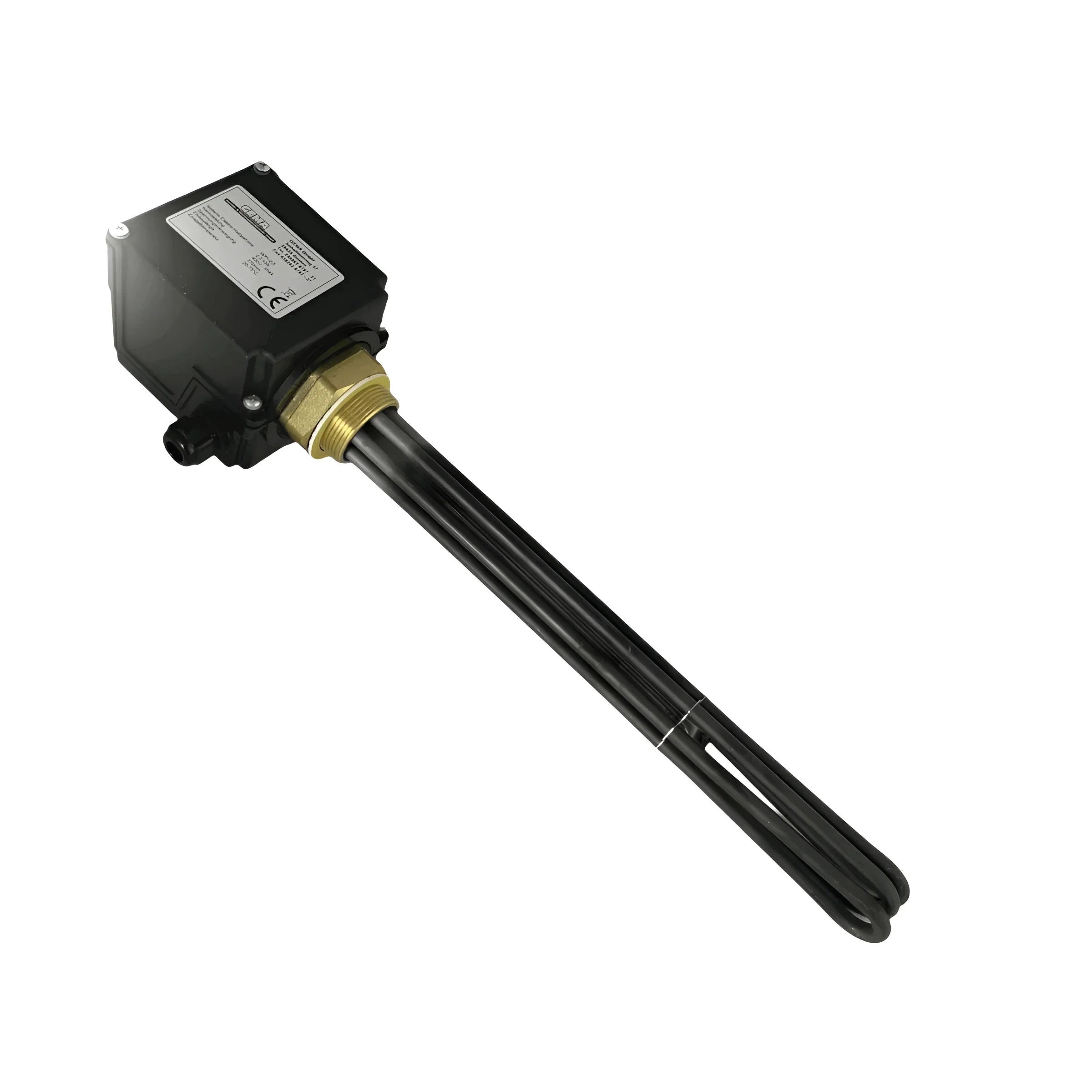

Elektrisk uppvärmning av värmepatron 2,5 kW AG 1½ “PV Lämplig

Elvärmeelement värmepatron 2,5 kW AG 1 ½“

Funktionalitet och användningsområden

Det elektriska värmeelementet på 2,5 kW är idealiskt för eftermontering av bufferttankar, dricksvattentankar och solvärmetankar. Den isolerade värmepatronen säkerställer effektiv värmeöverföring och förhindrar korrosion.

Med den standardiserade 1½" utvändiga gänganslutningen kan värmeelementet enkelt integreras i emaljerade behållare och ståltankar. Oavsett om det används som stöd i värmesystemet eller som primär värmekälla, erbjuder denna enhet en pålitlig lösning i många tillämpningar.

Teknologi

Värmepatronen mäter 370 mm i längd, varav den ouppvärmda zonen från tätningsytan mäter cirka 120 mm. Vid en driftspänning på 3~400 V levererar den en konstant värmeeffekt på 2 500 W.

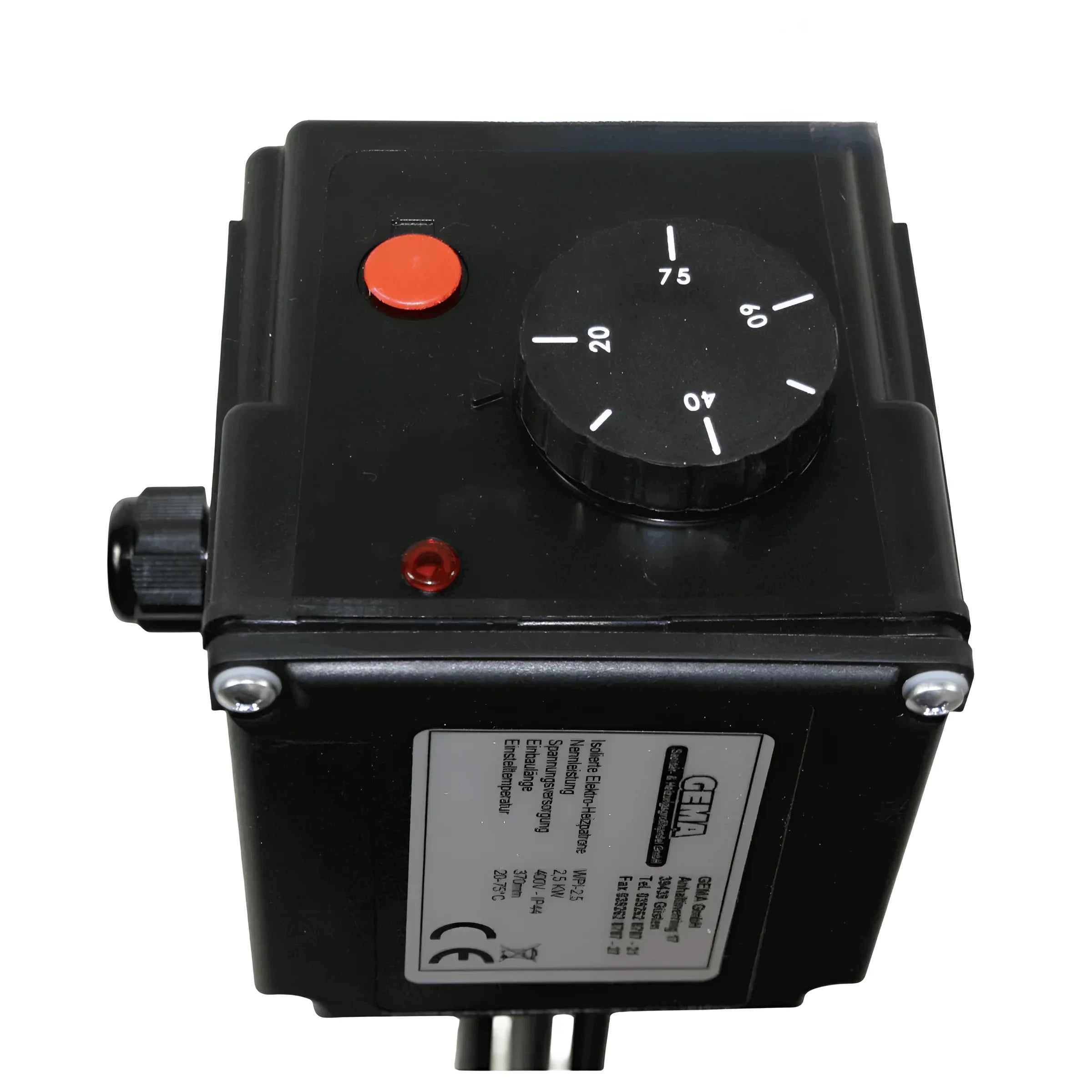

Den steglöst justerbara termostaten möjliggör temperaturjustering mellan 30 och 75 °C, medan den integrerade säkerhetstemperaturbegränsaren (STB) är inställd på 98 °C. Kapslingsklass IP54 garanterar säker drift även under krävande miljöförhållanden.

Säkerhet och korrosionsskydd

En viktig funktion är den inbyggda isolationsseparationen: Den separerar värmeledaren från skyddsledaren, vilket minimerar galvaniska strömmar som skulle kunna främja korrosion i metalliska lagringstankar. Detta ökar bufferttankarnas livslängd avsevärt.

Mantelmaterialet 2.4858 (Incoloy 825) ger utmärkt motståndskraft mot aggressiva medier och förlänger underhållscykeln. Mässingsskruvhuvudet och ABS-höljet kompletterar den högkvalitativa designen.

Montering och installation

Före installationen är det viktigt att kontrollera ackumulatortankens maximala installationslängd för att undvika skador. Värmeelementet kan skruvas fast i ackumulatortanken utan specialverktyg med hjälp av en 1,5" skruvkoppling.

Den externt monterade termostaten möjliggör finjustering av önskad temperatur i efterhand utan att lagringstanken behöver öppnas. Kapslingsklass IP54 möjliggör installation i grovkök med varierande luftfuktighet och dammförhållanden.

Fördelar med kontinuerlig drift

Tack vare sina robusta material och höga kapslingsklass är detta värmeelement konstruerat för kontinuerlig drift. Det säkerställer konstant värmeeffekt och kan användas som nödvärmare eller som en del av ett multifunktionellt värmesystem.

Den steglöst variabla temperaturjusteringen ökar flexibiliteten vid användning med olika typer av lagringstankar. Oavsett om det används i solvärmesystem eller som reserv för pannan, ger värmepatronen alltid pålitlig prestanda.

Tekniska data

• Effekt: 2 500 watt

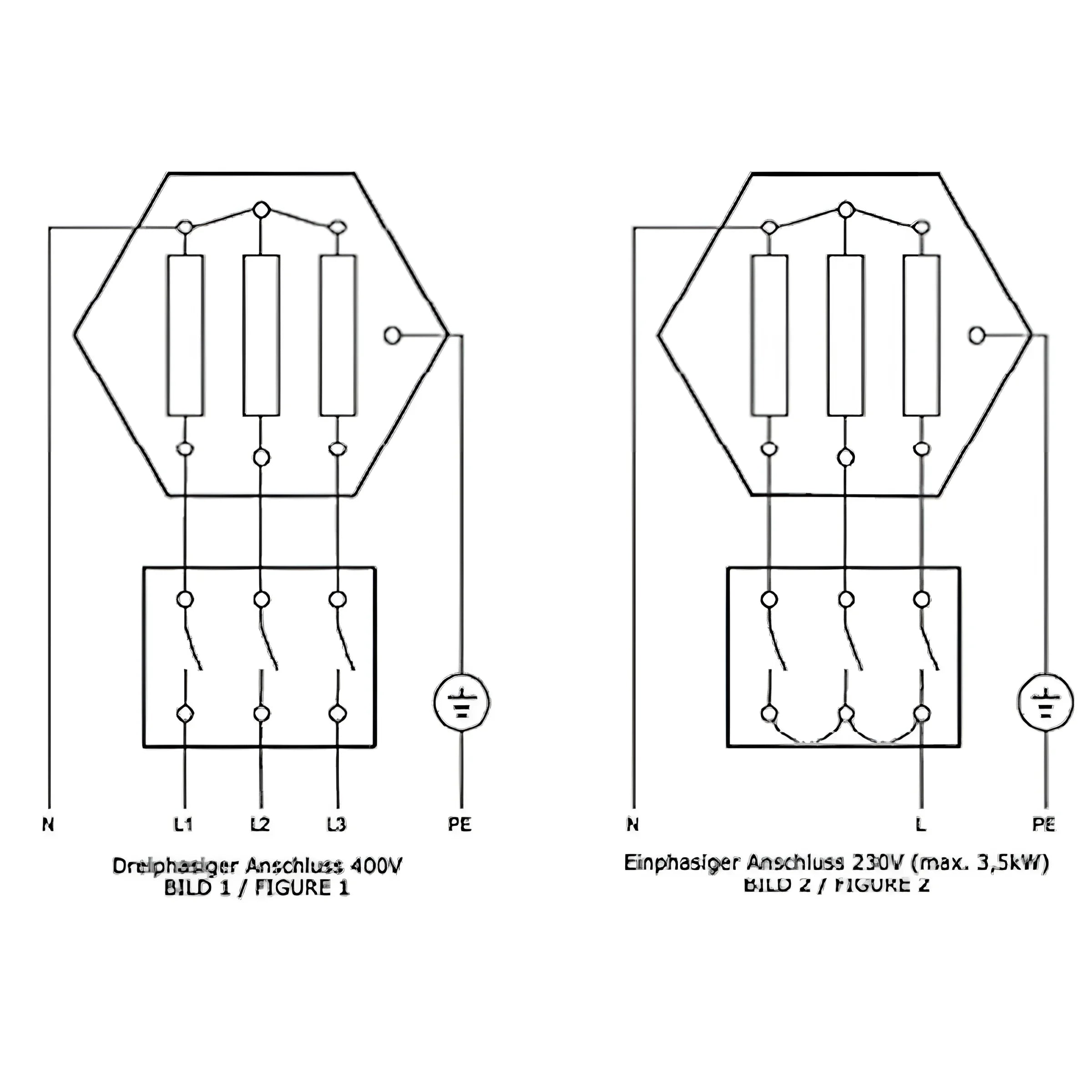

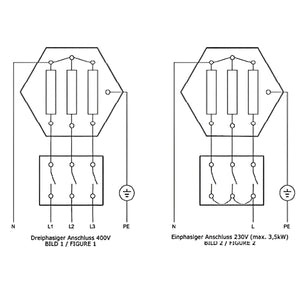

• Spänning: 230V/400V
• Användningsområde: emaljerade behållare
• ouppvärmd längd: 120 mm
• Monteringslängd: 370 mm
• Skyddsklass: IP54
• max. driftstryck: 10 bar
• Temperaturkontroll: 30–75 °C
• Säkerhetstemperaturbegränsare: 98 °C
• Anslutning: 1 1/2" AG

Leveransomfattning

• 1 x värmeelement 2,5 kW
• 1 x platt packning
• Monterings- och bruksanvisning

Ladda ner

• Datablad
• Bruksanvisning
