Uppvärmningspanna Wood Atmos-GS Wood förgasare fast bränsle med hög effektivitet

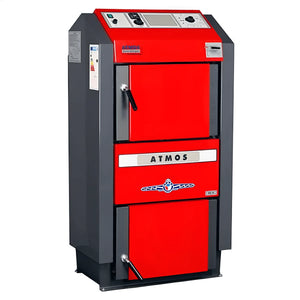

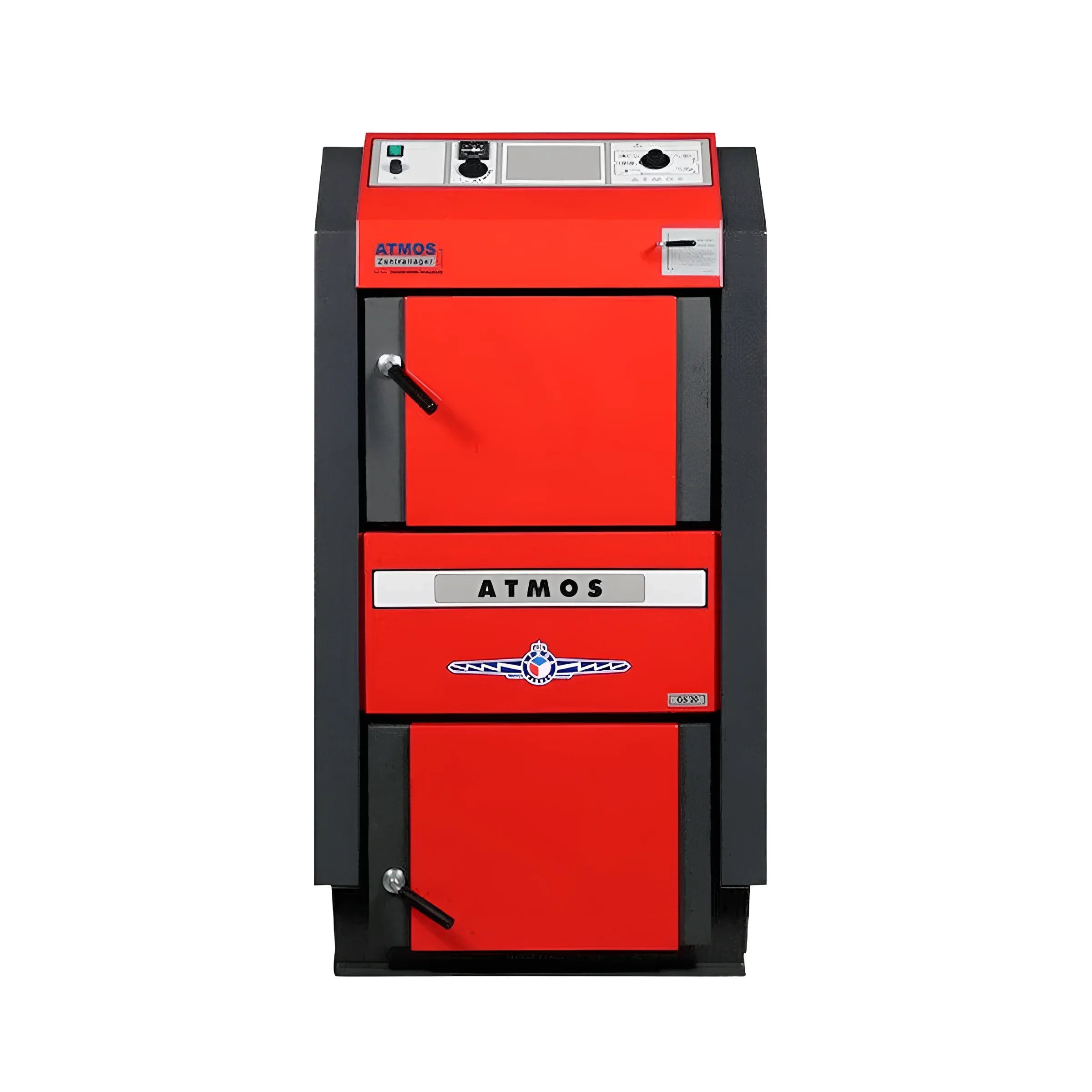

Vedpanna Atmos - GS15

Vedpanna Atmos-GS vedförgasare fast bränsle uppnå en verkningsgrad på max. 87,1 %.

Den är rumsligt strukturerad som ATMOS GSE-serienAtmos saknar dock en extra avgasvärmeväxlare i GS-serien och använder en annan struktur för de keramiska gjutna delarna i fyllnads- och förbränningskamrarna. Som ett resultat uppnår den en något lägre verkningsgrad än GSE-serien.

Fördelar: Vedpanna Atmos - GS träförgasare fast bränsle

• Vedförgasare tillverkad av högkvalitativt 6 mm och 8 mm pannstål
• Generöst fyllningsutrymme
• Dörrgångjärnet är till vänster, men kan bytas ut senare
• Robust, utbytbart skyddsbeklädnad i fyllnads- och förbränningskammaren av beprövad eldfast keramik (upp till 4 cm tjock)
• Integrerad säkerhetsvärmeväxlare 1/2 för termisk urladdningsskydd
• Parallell och V-formad påfyllningskammargeometri för optimalt förbränningsbeteende och undvikande av ihålig förbränning
• Allsidig värmeisolering av mineralull
• Automatisk avstängning efter att veden har brunnit ner
• Pannans kontrollpanel förberedd för användning av ett väderkompenserat styrsystem, för flera värmekretsar, även för solkrets.
• EN303-5 CE-0036

Tekniska data

• Energieffektivitetsklass A+

• Panna klass 5

• Nominell värmeeffekt 15 kW

• Verkningsgrad 91,2 %

• Draghållfasthetskrav 16 Pa

• Föreskrivet bränsle: ved

• Maximal vedlängd 250 mm

• Avgastemperatur 134 °C

• Avgasmassflöde 0,01 kg/s

• Höjd 1280 mm

• Bredd 678 mm

• Djup 670 mm

• Rökrörsanslutning 150/152 mm

• Vikt 302,0 kg

Leveransomfattning

• Vedförgasare Atmos GS 15 kW
• Monterings- och bruksanvisning

Ladda ner

• Bruksanvisning
• Broschyr om vedförgasare
• Reservdelskatalog
