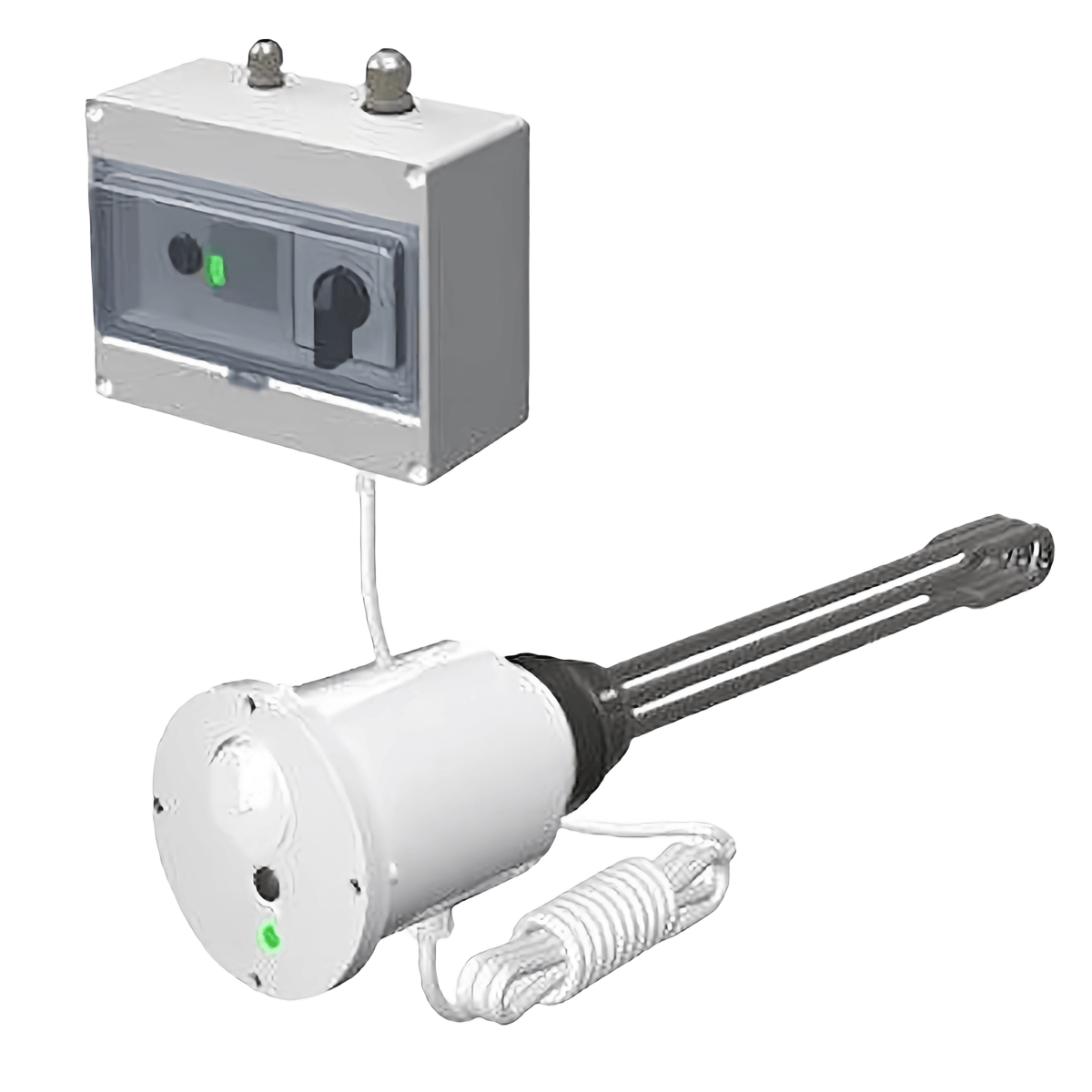

Uppvärmningsstång 9 kW med justerbar värmepatron

Värmepatroner EJK maxi MR ST – Det perfekta komplementet till värme- och solcellssystem

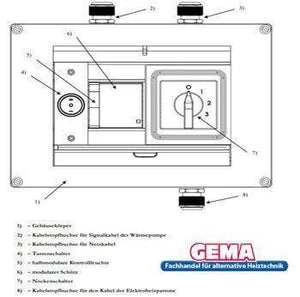

EJK maxi MR ST-serien av värmepatroner kombinerar funktionalitet, effektivitet och flexibilitet. Dessa innovativa enheter består av ett kraftfullt värmeelement och en elektrisk fördelare som inkluderar både en modulär kontaktor och en praktisk 3-stegs kambrytare. Detta gör dem till en idealisk lösning för olika värmesystem, särskilt i kombination med solcellssystem och värmepumpar.

Modulär kontaktor för flexibel energiförsörjning

En viktig funktion hos värmepatronerna är den integrerade modulära kontaktorn. Detta möjliggör direkt anslutning till externa energikällor, såsom värmepumpar. Värmepumpens automatisering säkerställer optimal styrning av värmepatronen för att maximera effektivitet och energiförbrukning. Denna innovativa lösning möjliggör sömlös drift i hela värmeinstallationen, utan behov av ytterligare manuella åtgärder.

3-stegs kambrytare för individuell effektreglering

Den integrerade 3-stegskambrytaren möjliggör enkel och flexibel reglering av värmepatronens effekt. Detta är särskilt användbart vid varierande behov, till exempel vid användning av solceller. Användaren kan manuellt justera effekten för att minska strömförbrukningen och därigenom förbättra effektiviteten under perioder med begränsad solenergi, till exempel på molniga dagar.

Med hjälp av kambrytaren är det möjligt att ställa in värmepatronen på en bråkdel av dess maximala effekt, vilket inte bara sparar energi utan även tar hänsyn till strömförbrukningen hos andra hushållsapparater.

Perfekt komplement till solcellssystem

EJK maxi MR ST värmepatroner är specifikt utformade för att komplettera befintliga solcellssystem. Manuell effektjustering gör det möjligt för användare att optimalt balansera förbrukningen av genererad solenergi och säkerställa att överskottsel används klokt. Systemets flexibilitet gör det möjligt att effektivisera hela värmesystemet samtidigt som beroendet av externa strömkällor minskas.

Mångsidiga tillämpningar

Dessa värmepatroner är lämpliga för vattenuppvärmning i både öppna och slutna metalltankar, såväl som i emaljerade varmvattenberedare. De kan även enkelt användas i bufferttankar utan invändig beläggning. En korrosionsbeständig design med magnesium- eller påtryckta strömanoder säkerställer att värmeelementet motstår elektriska potentialskillnader, vilket garanterar en lång livslängd.

Tack vare sin mångsidighet används värmepatronerna i EJK maxi MR ST-serien även i MDC-värmemoduler från ZUG Elektromet och kan enkelt integreras i centralvärmesystem.

Robusta material och hållbar konstruktion

Värmeelementen i patronvärmarna är inrymda i ett specialdesignat metallhuvud och är tillverkade av robusta rostfria stållegeringar. Dessa material erbjuder hög motståndskraft mot korrosion och slitage, även i kontakt med matar- eller bufferttanksvatten. Ett jordningskoncept säkerställer också kompatibilitet med katodiska skyddssystem, vilket ger långsiktigt skydd för både patronvärmaren och tanken.

Den innovativa designen hos dessa värmepatroner kännetecknas av noggrann konstruktion som säkerställer systemets elektrokemiska skydd. Detta ökar både korrosionsbeständigheten och förlänger livslängden för de installerade magnesiumanoderna.

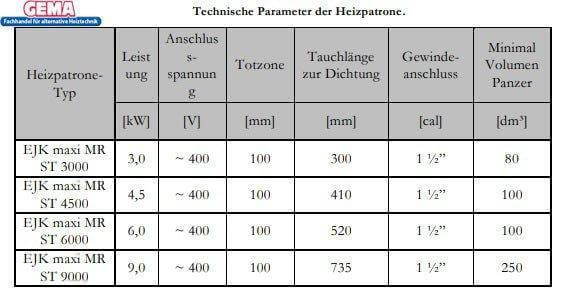

Tekniska data för värmepatronen

• Effekt: 9 kW
• Anslutningsspänning: 400 V
• Ouppvärmt område: 100 mm
• Nedsänkningslängd för tätning: 735 mm
• Gängad anslutning: 1 1/2"
• Minsta lagringsvolym: 250 dm³

Tekniska data för den modulära kontaktorn

• Märkström: 25 A
• Märkspänning: 234/400 V
• Isolationsspänning: 500 V
• Antal strömbanor: 4
• Spolmatning: 230 V
• Bredd: 2 moduler

Tekniska data för 3-stegskambrytaren

• Lutningsvinkel: 45°/90°
• Märkström: 16 A
• Isolationsspänning: 690 V
• Frekvens: 50 Hz
• Överspänning: 6 kV
• Slutkapacitet: 0,7 kA
• Nominell korttidsström: 0,5 kA
• Skyddsklass: IP65

Slutsats: Effektivitet möter flexibilitet

EJK maxi MR ST-serien av värmepatroner erbjuder en pålitlig, mångsidig och effektiv lösning för vattenuppvärmning i en mängd olika tillämpningar. I kombination med solcellssystem och värmepumpar möjliggör de optimal användning av förnybar energi. Tack vare robusta material, innovativa funktioner som effektreglering och sin sofistikerade design är dessa värmepatroner en investering i hållbarhet och långsiktig effektivitet.

Leveransomfattning

• 1 x 9 kW modulärt värmeelement
• Monteringsanvisningar

Ladda ner

• Bruksanvisning
