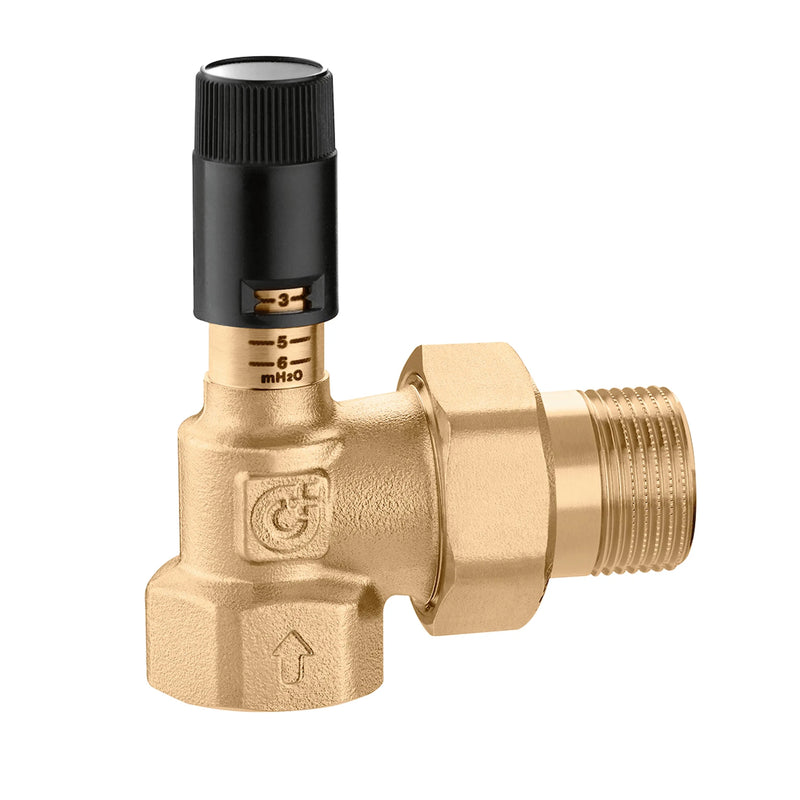

Differenciálnyomás-túláram szelep - skálával állítható

Műszaki adatok

Maximális üzemi nyomás: 10 bar. Átlagos hőmérséklet-tartomány: 0–100 °C. Maximális glikoltartalom: 30%. Közeg: Víz és glikololdatok.

funkció

A nyomáskülönbség-megkerülő szelep szabályozott térfogatáram-visszavezetést biztosít ingadozó fogyasztói állapotú rendszerekben. Korlátozza a szivattyú által generált nyomáskülönbséget, és a zárt fogyasztók számával arányosan visszavezeti a felesleges térfogatot.

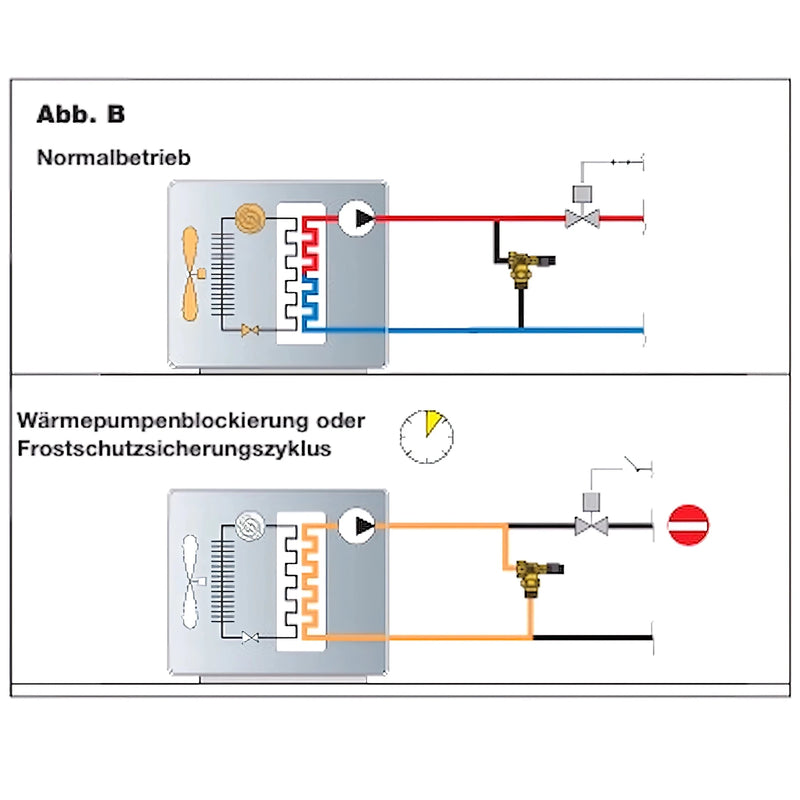

Különösen hőszivattyús vagy fordulatszám-szabályozott keringető szivattyús rendszerekben a szelep biztosítja a gép megfelelő működéséhez, valamint a meghibásodások és a túlmelegedés megelőzéséhez szükséges minimális áramlási sebességet.

Állíthatóság és működtetés

A látható skála segítségével fokozatmentesen állítható, így pontosan igazítható a rendszer számított nyomásviszonyaihoz. Üzembe helyezéskor a beállítást a szivattyú jelleggörbéje és a kívánt nyomáskülönbség-határérték alapján kell elvégezni.

A működés közbeni finomhangolás lehetővé teszi a rendszer viselkedésének optimalizálását változó terhelések esetén; a beállítások naplózása későbbi ellenőrző mérésekhez.

Előnyök

A szivattyú és a vezérlőelemek védelme a maximális nyomáskülönbség korlátozásával, a csökkentett zajszinttel és a hosszabb rendszer élettartammal. A stabilabb hidraulikai feltételek javítják a szabályozási viselkedést és a hatékonyságot.

Összeszerelési és karbantartási utasítások

A szelepet a visszatérő vezetékben megfelelő, könnyen hozzáférhető helyen kell beszerelni, ellenőrzés és beállítás céljából. A szelep előtt elhelyezett szűrő növeli az üzembiztonságot és csökkenti a kopást.

Rendszeres vizuális és funkcionális ellenőrzés, valamint a glikoltartalom és a tömítések ellenőrzése ajánlott. Fagy esetén megfelelő óvintézkedéseket kell tenni.

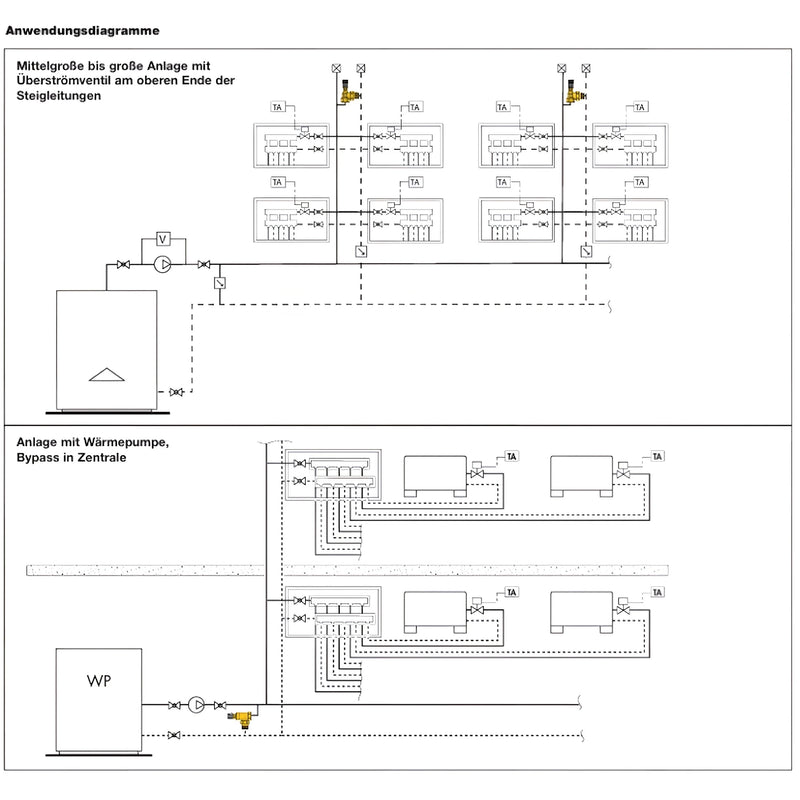

Alkalmazási területek

Változó áramlási sebességű fűtési, hűtési és hőszivattyús rendszerekhez alkalmas. Különösen hasznos több fogyasztóval, aktuátorral vagy fordulatszám-szabályozott szivattyúval rendelkező rendszerekben a minimális áramlás és nyomáskorlátozás biztosítására.

Műszaki adatok

• Maximális üzemi nyomás: 10 bar
• Közeghőmérséklet-tartomány: 0–100 °C
• Maximális glikoltartalom: 30%
• Közegek: Víz, glikololdatok
• Beállítás: 10–60 kPa (1–6 m w.s. )

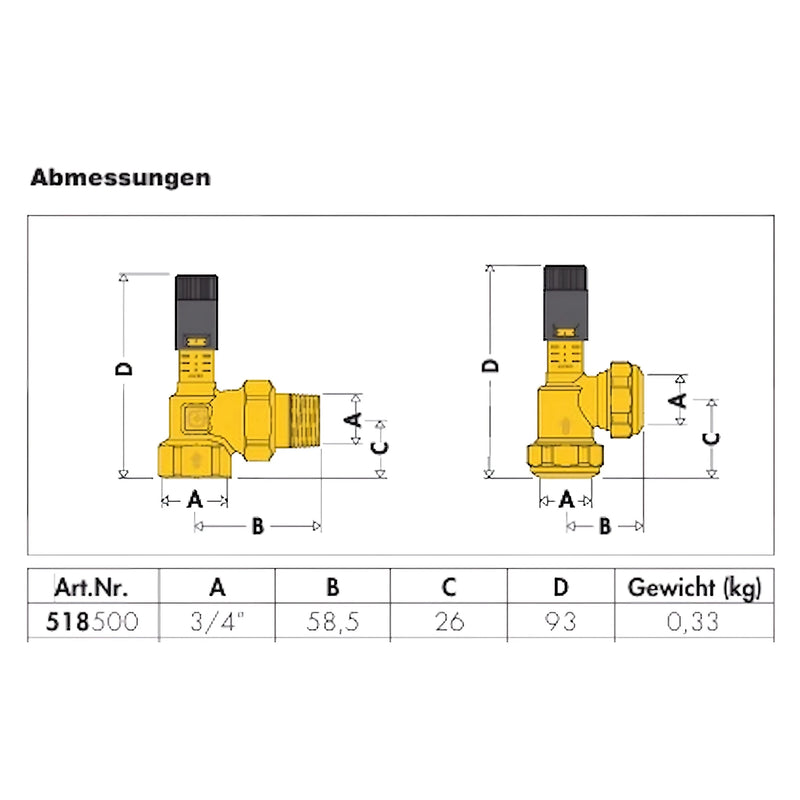

• Kapcsolatok:
  • 3/4”-os belső menet (ISO 228-1) külső menethez csavaros csatlakozással
