10 kWp PV -süsteem 15 kW salvestusruumi ja valge päikeseenergia muunduriga

10 kWp päikeseenergia süsteem 23x Trina 440Wp klaas-klaas musta raamiga 15kW salvestusseade

10 kWp PV süsteem + 15 kW salvestusruum

Päikeseenergia teie enda fotogalvaanilise süsteemiga turvalise ja prognoositava tuleviku nimel

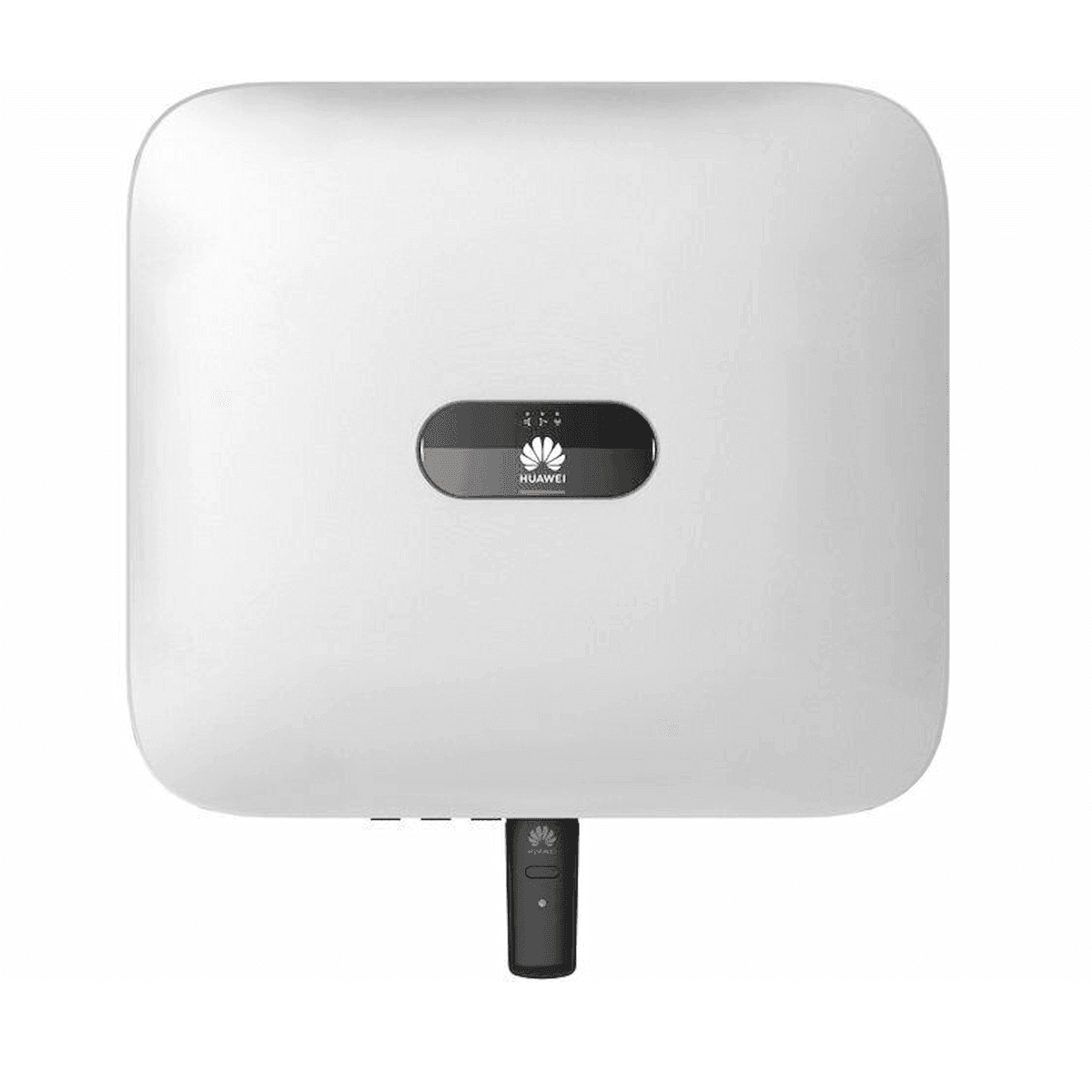

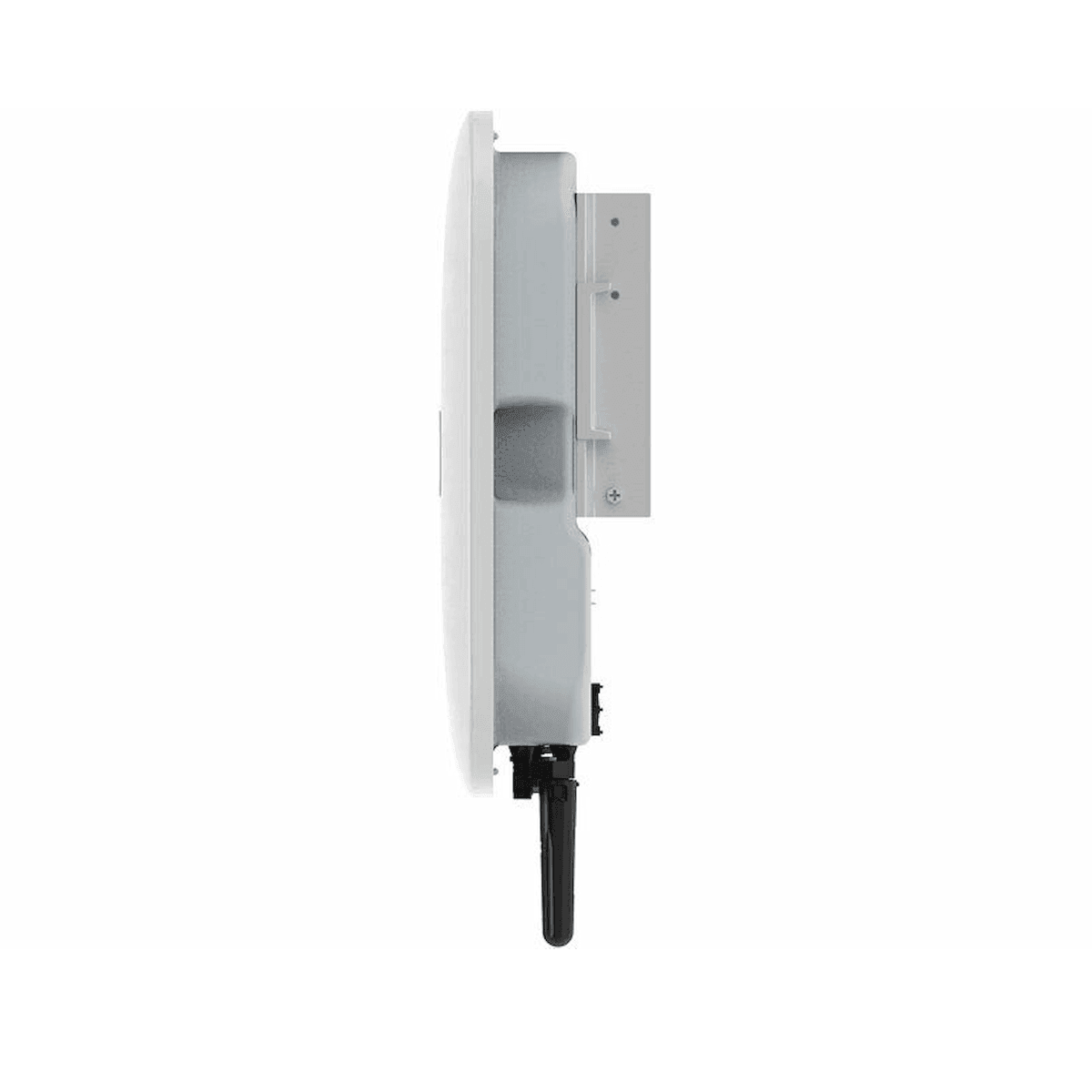

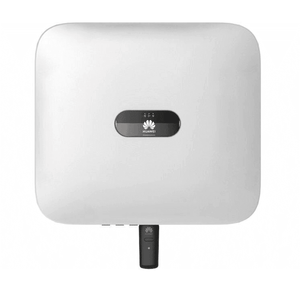

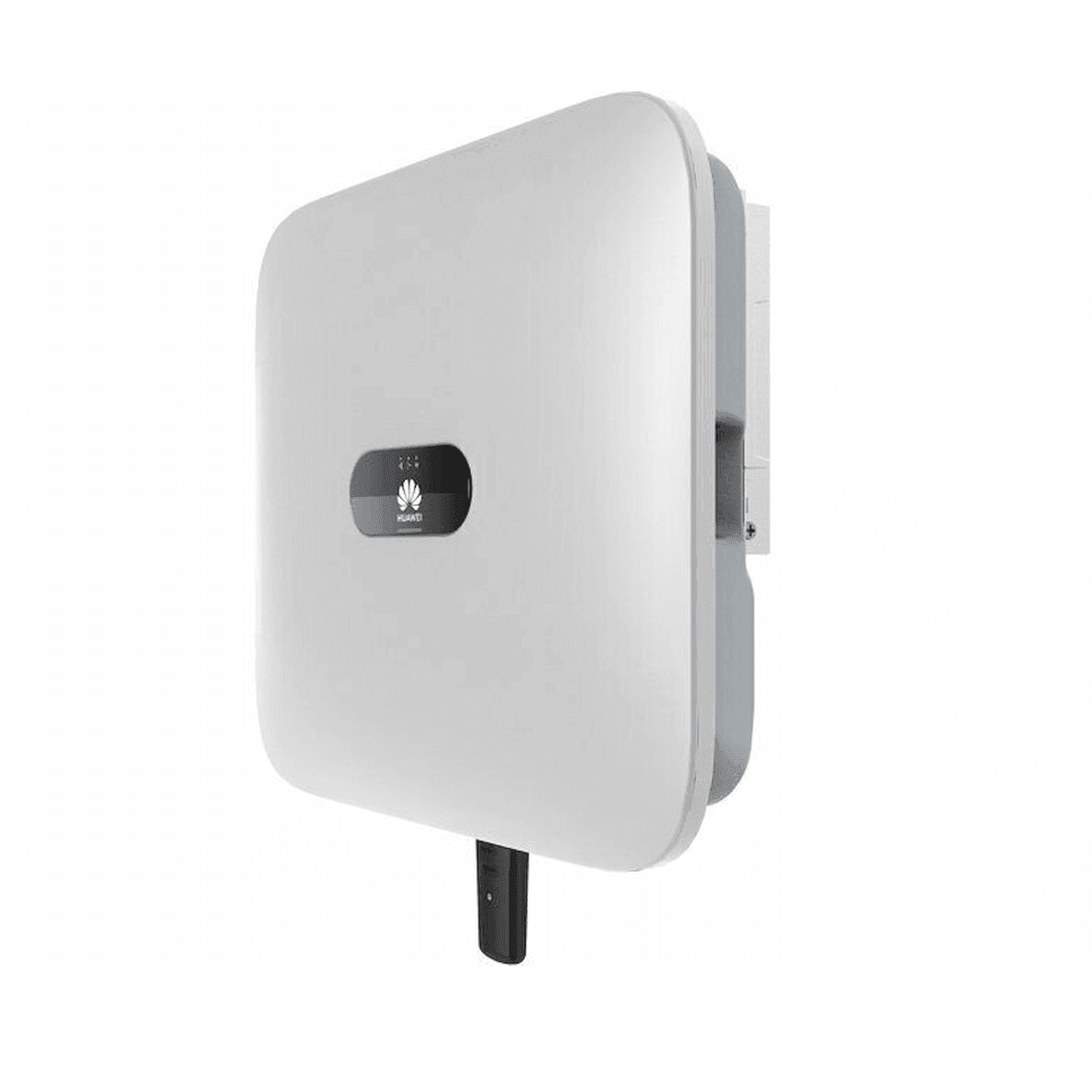

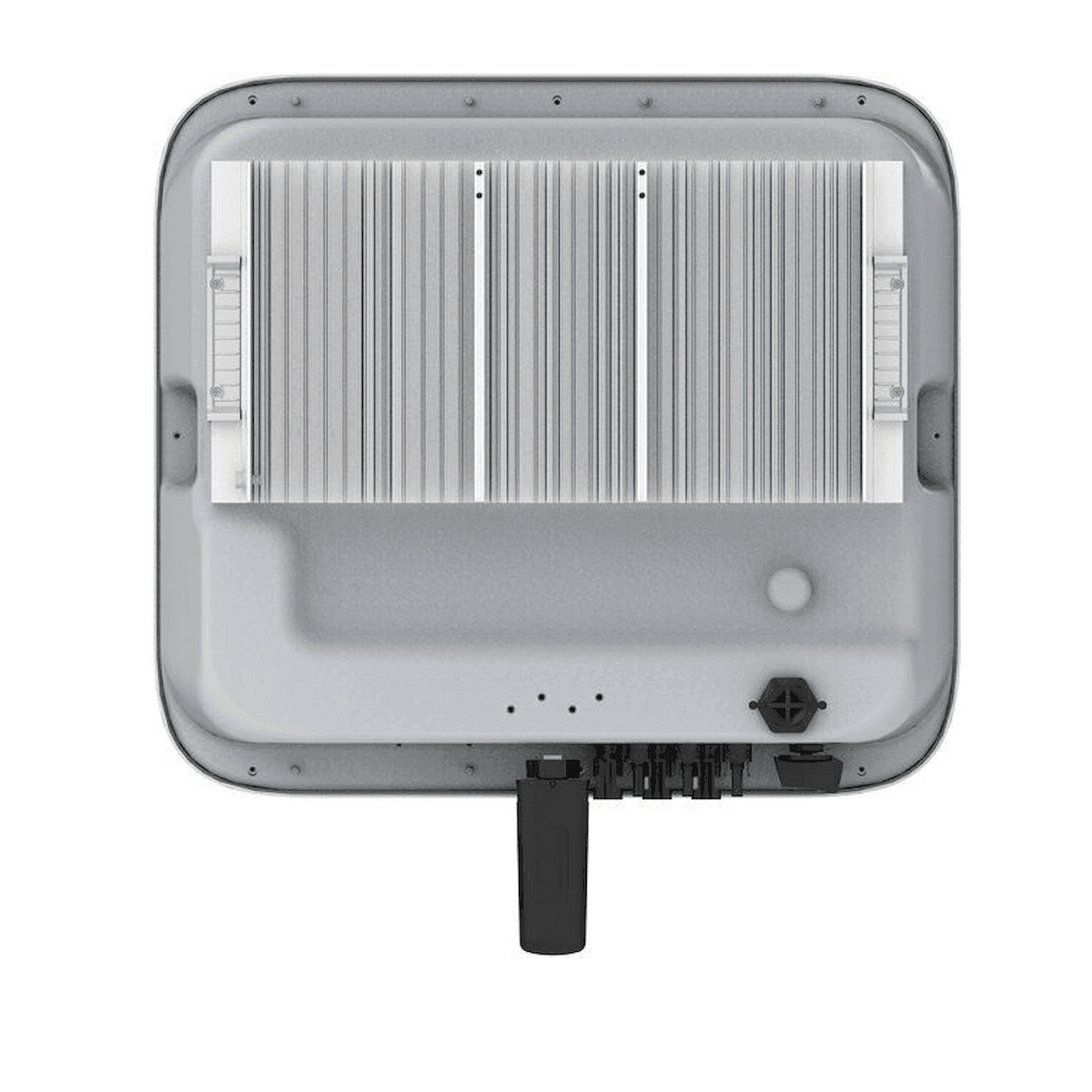

Huawei SUN2000-8KTL-M1 hübriidmuundur

• Üks kergemaid ja kompaktsemaid hübriidseadmeid turul
• Väga kõrge Euroopa efektiivsus
• Tehisintellekti abil kaarkaitse ja kaarrikke lokaliseerimine kiiremaks lahendamiseks
• Väga vastupidav, kuna kasutati ainult pika kasutuseaga osi
• Täielik seadistamine rakenduse kaudu
• Valmis aku täiendavaks laadimiseks vahelduvvooluallikate kaudu
• Kaughooldus ja automaatsed värskendused
• Kasutajasõbralikud seadmed algajatele fotogalvaanika valdkonnas
• Garantii: 10 aastat

Tehnilised andmed

• Faas: 3
• MPP jälgija: 2
• Soovitatav maksimaalne PV võimsus 12000 Wp
• Avatud ahela pinge: 41,10 V
• Pingevahemik: 190–850 V
• Side: RS485, WLAN
• Kõrge efektiivsus kuni 98,6%
• IP65 veekindel
• Ventilaatorita tänu loomulikule konvektsioonile
• LED-ekraan
• Veebiliides
• P max. vahelduvvool 9000W
• Mõõtmed 525x470x146,5 mm
• Kaal: 17 kg

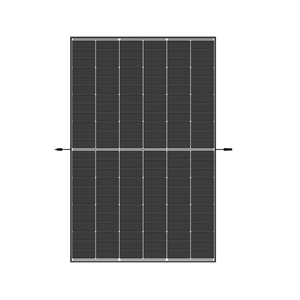

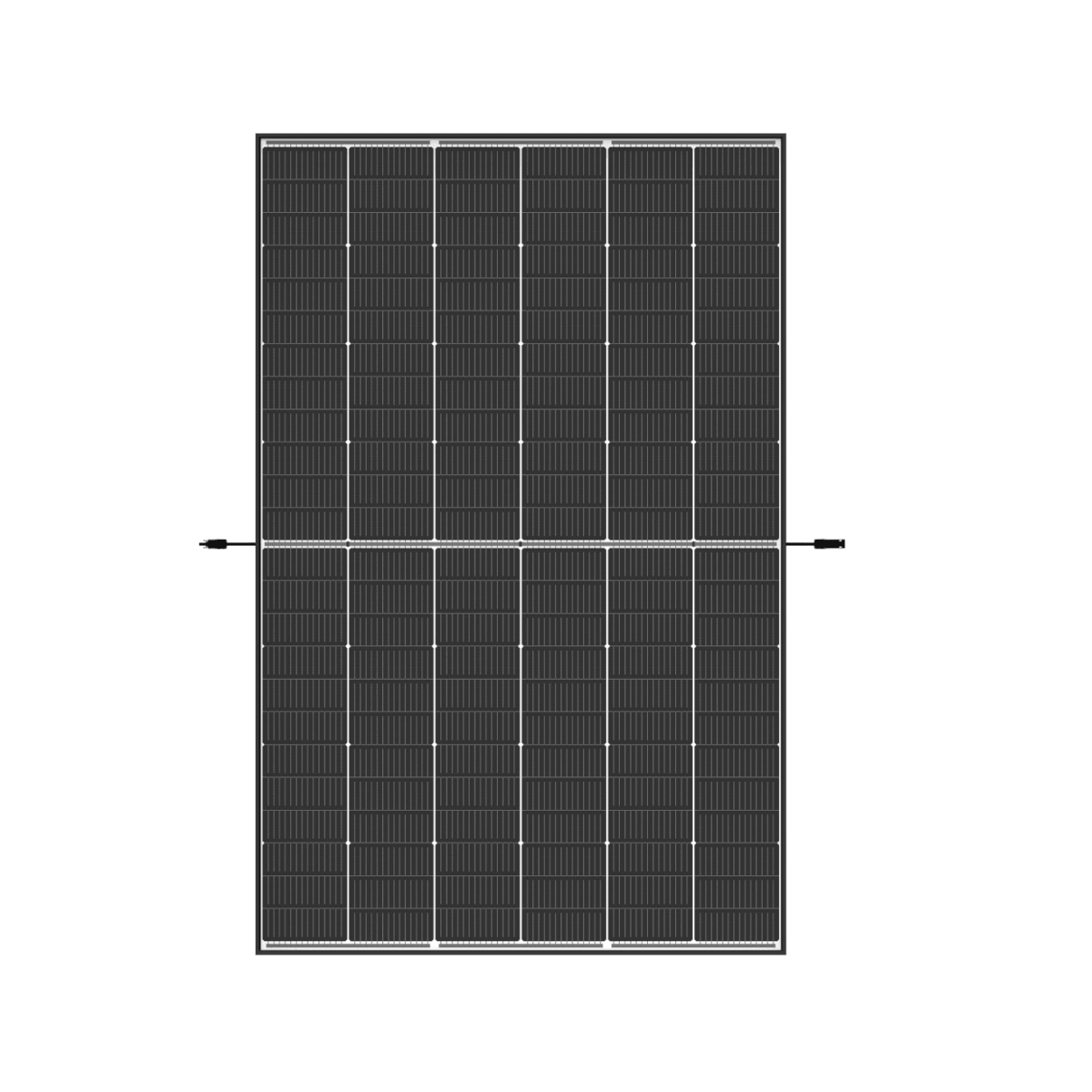

Trina Vertex S+ TSM-NEG9R.28/440Wp ühesuunaline klaas-klaas must raam

• Kuni 440 W tippvõimsus, 22,0% mooduli efektiivsus koos suure tihedusega elementide ühendustehnoloogiaga.
• Mitme siini tehnoloogia tagab suurema neeldumise, madalama jadatakistuse, parema voolu hajumise ja suurema töökindluse.
• Madalamad paigalduskulud koos suurema jõudluse ja efektiivsusega.
• Suurepärane tulekindlus ja vastupidavus karmidele keskkonnatingimustele.
• 5400 Pa nihkekoormus ja 4000 Pa tuulekoormus (katsekoormused)
• Suur ühilduvus saadaolevate inverterite, optimeerijate ja kinnitussüsteemidega.
• Lihtne käsitseda tänu ideaalsele suurusele ja väikesele kaalule. Optimeeritud transpordikulud.
• Paindlikud paigalduslahendused süsteemi kasutamiseks.

Tehnilised andmed

• Päikesepatareid: monokristallilised
• Rakkude paigutus: 144 rakku
• Mooduli mõõtmed: 1762 × 1134 × 30 mm
• Kaal: 21,8 kg
• Klaas: 1,6 mm, väga läbipaistev, peegeldusvastase kattega karastatud klaas
• Tagakülg: 1,6 mm, karastatud klaas
• Kapseldusmaterjal: EVA/POE
• Raam: 30 mm anodeeritud alumiiniumsulamist, must
• Ühenduskarp: IP 68
• Kaabel: Fotogalvaaniline kaabel: 4,0 mm² Horisontaalformaat: 1100/1100 mm Vertikaalne formaat: 280/350 mm*
• Pistik: TS4/MC4 EVO2*

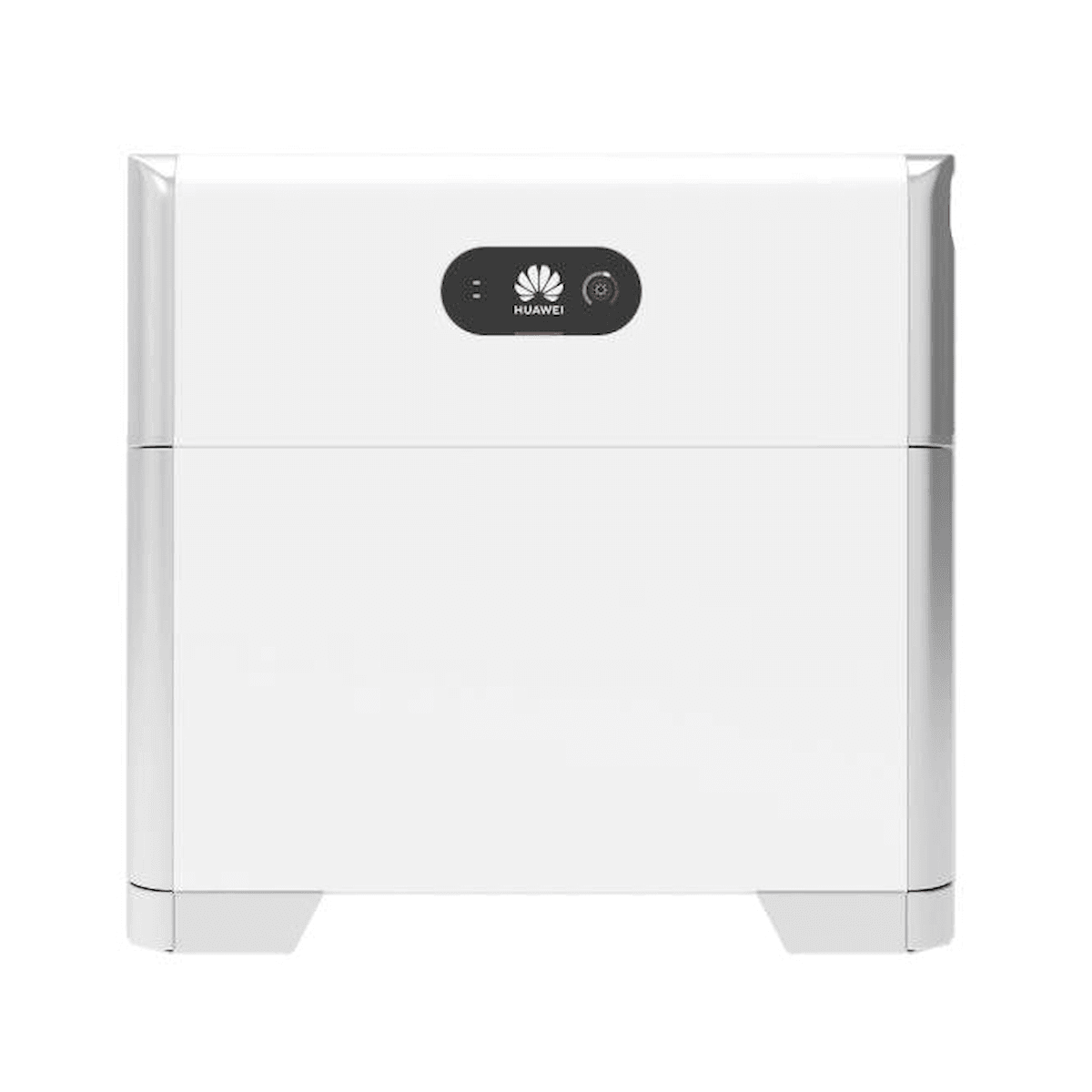

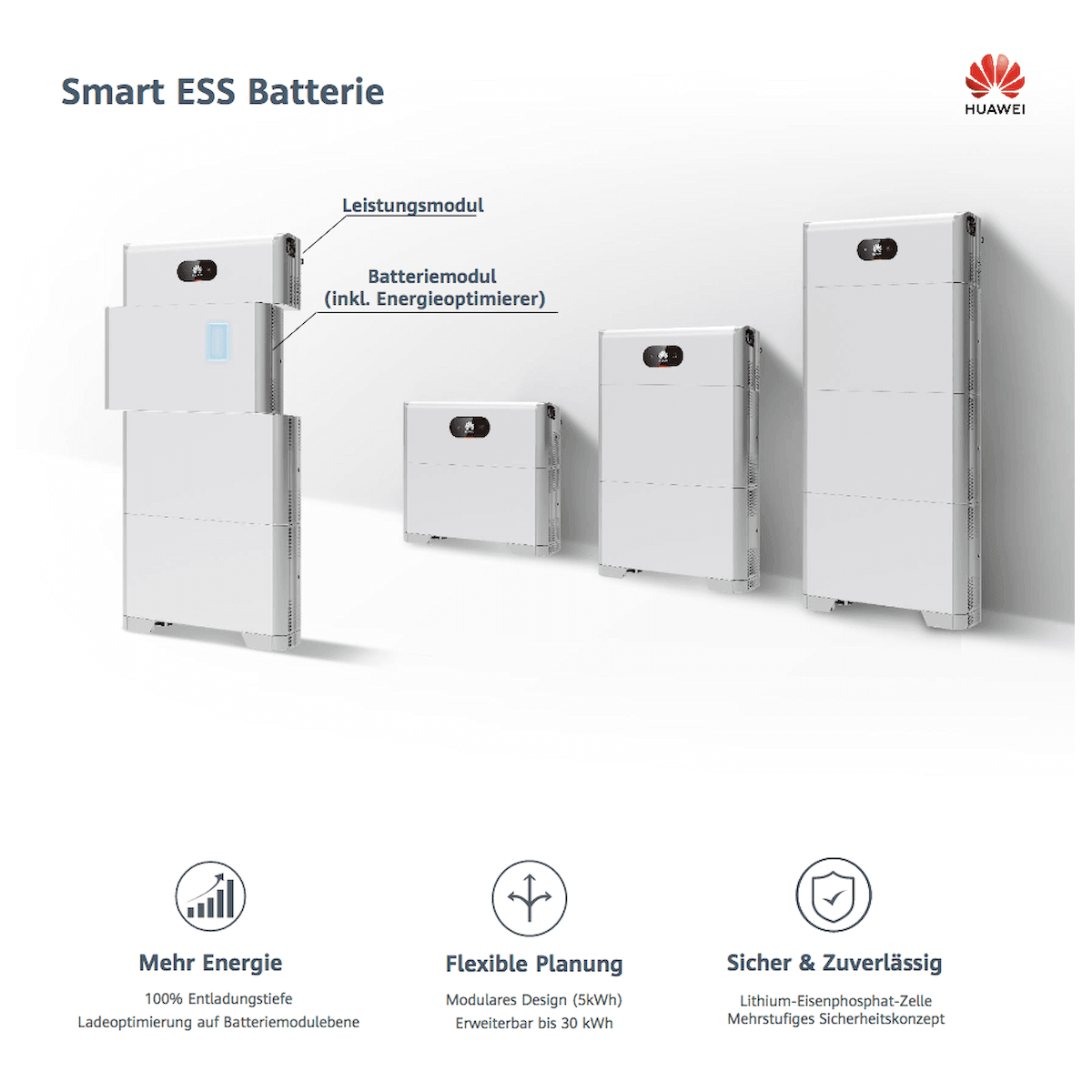

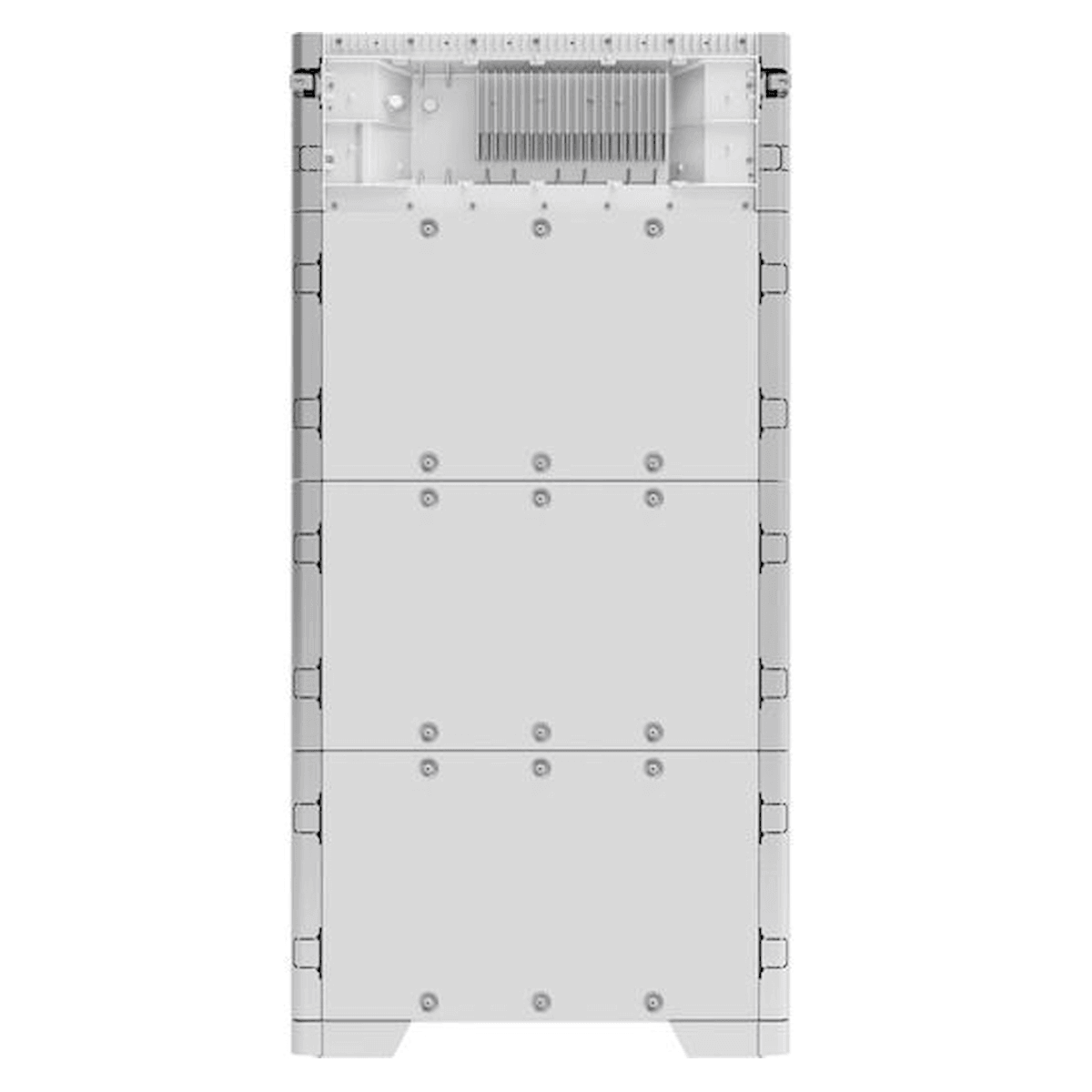

LUNA2000 energiasalvestusaku moodul 5kW

• Täismodulaarne aku/salvestusruum
• Iga akuüksuse energiaoptimeerija
• Paindlik ja lihtne statiivi- ja seinakinnitus
• Kiire seadistamine rakenduse kaudu
• Kasulik maht: 5000.0 Wh
• 10-aastane tootjagarantii

Tehnilised andmed

• Modulaarne disain (5 kWh)
• Paindlik planeerimine
• Laiendatav kuni 30 kWh-ni
• Saab kombineerida ühe- ja kolmefaasiliste Huawei inverteritega
• Liitiumraudfosfaatelement
• Mitmetasandiline turvakontseptsioon
• Saab igal ajal järelpaigaldada, ühenda ja kasuta
• Alalisvoolusüsteem vähendab kadusid
• Tegelik 5 kWh, DOD 100%
• Sise- ja välistingimustes paigaldamiseks
• Toitemoodul = 12 kg
• Aku moodul = 50 kg
• Kiire kasutuselevõtt
• 100% tühjendussügavus
• Laadimise optimeerimine

Tarnekomplekt

• 20x päikesekaabel 6mm² H1Z2Z2-K must (müüakse meetrikaupa)
• 20x päikesekaabel 6mm² H1Z2Z2-K punane (müüakse meetrikaupa)

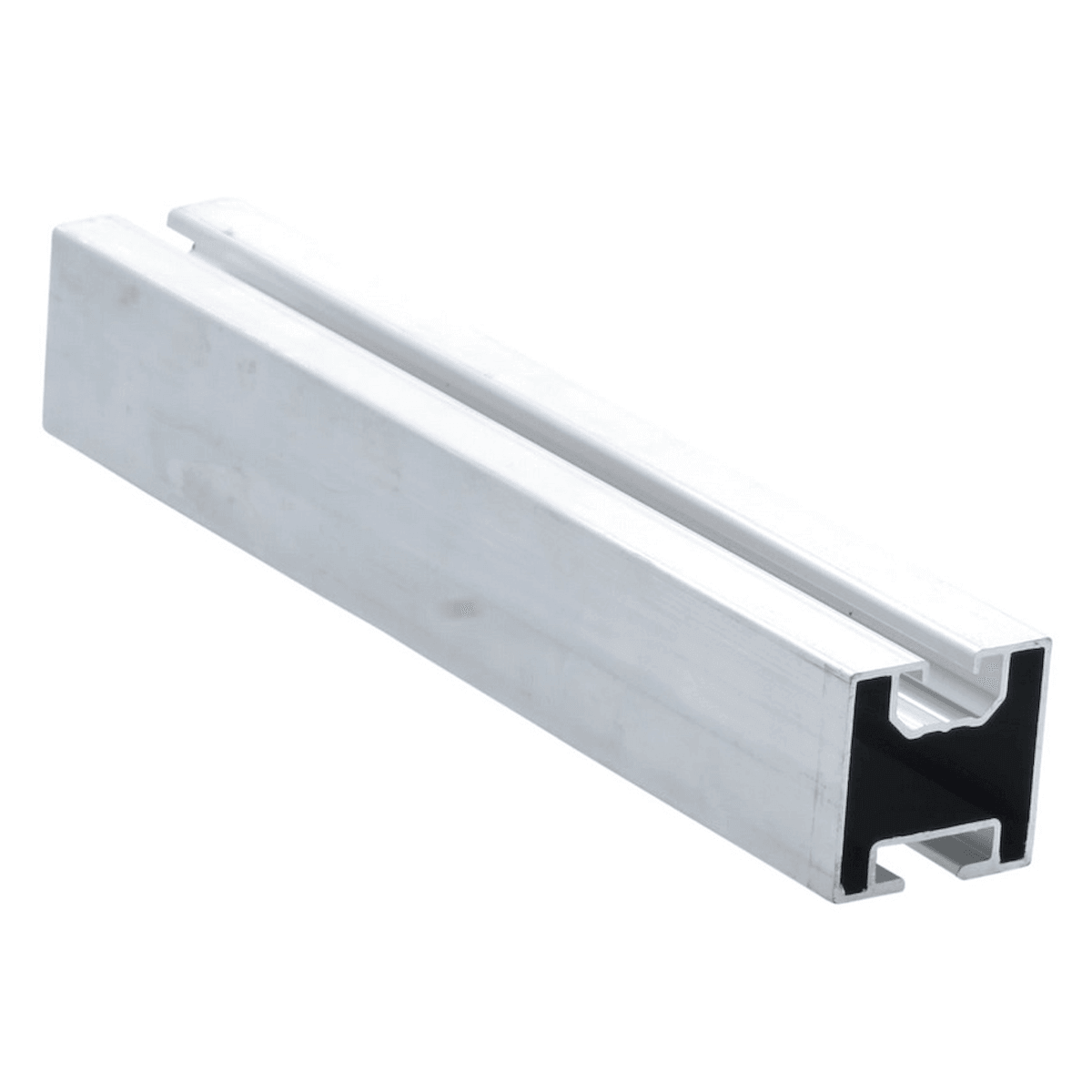

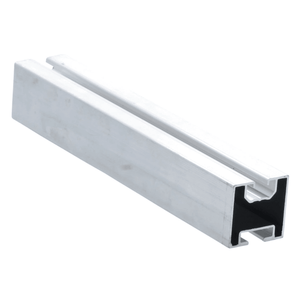

• 23x SILVER alumiiniumrööpaga päikesepaneelide süsteemid - 2,4 meetrit

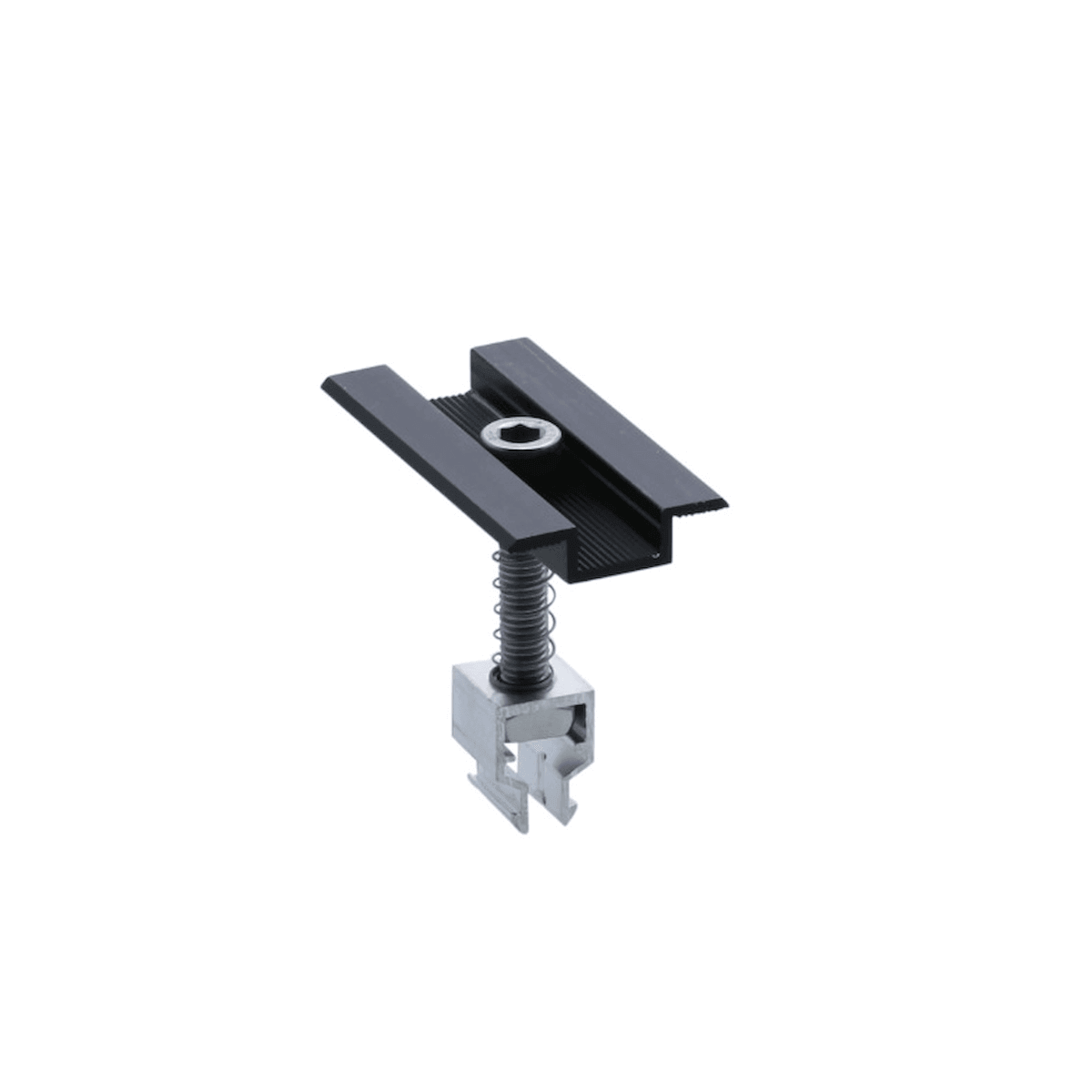

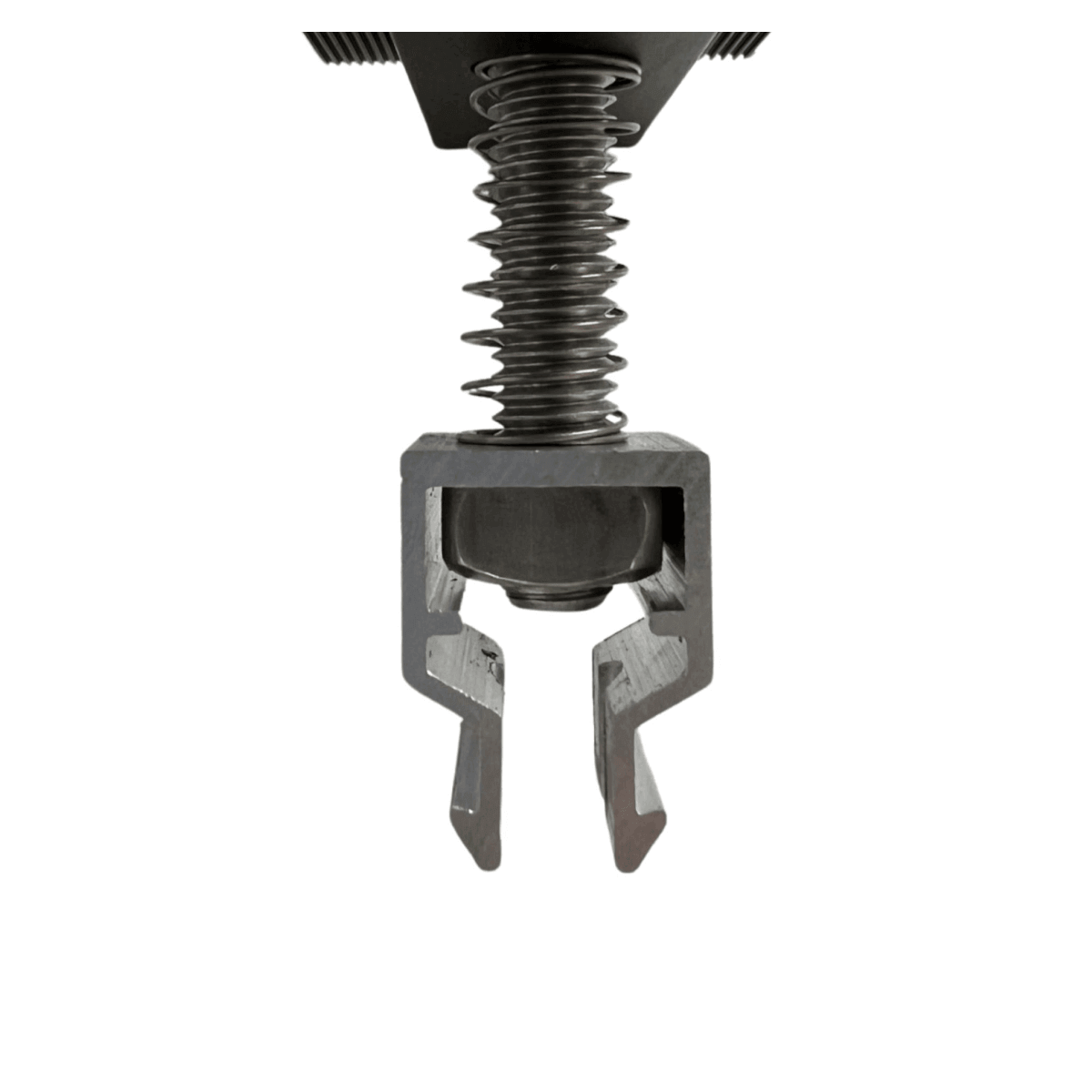

• 36x mooduli keskklamber klõpsuga ALU must 28-35mm

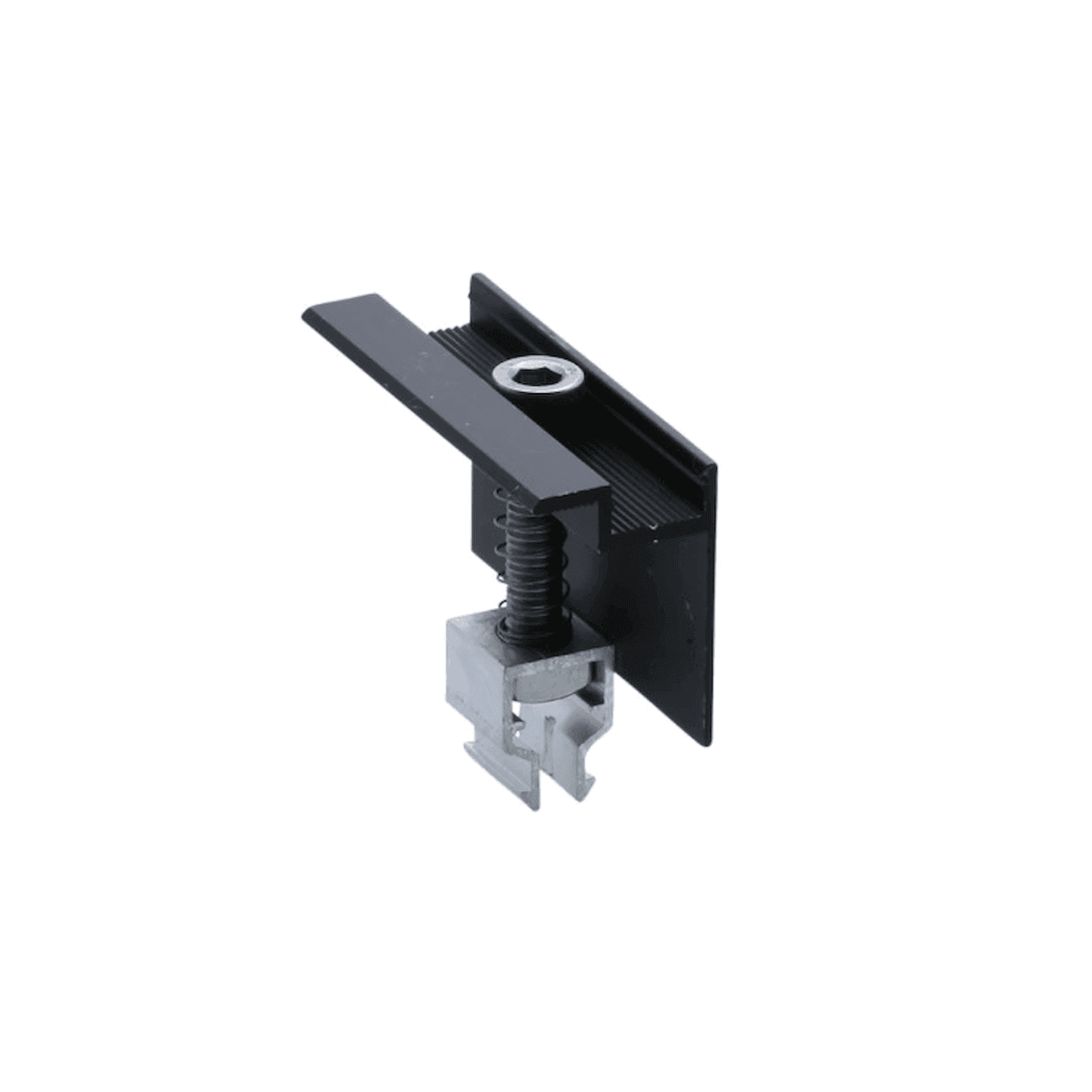

• 20x mooduli otsaklamber klõpsuga ALU must - 30mm
• 2x MC4 pistikut PV-KST4/6II-UR
• 2x MC4 pesa PV-KBT4/6II-UR
• 1x Huawei SUN2000-10KTL-M1 hübriidmuundur

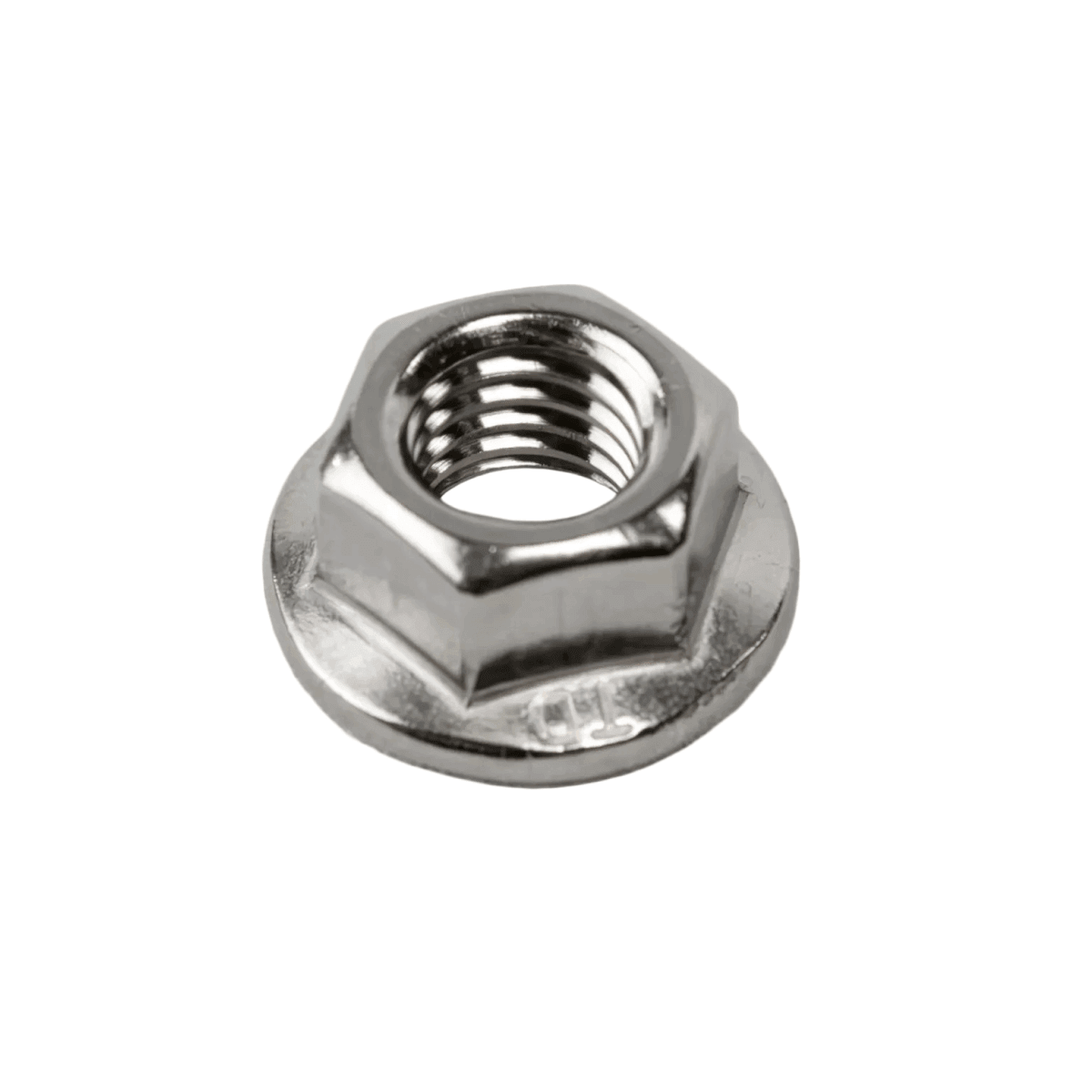

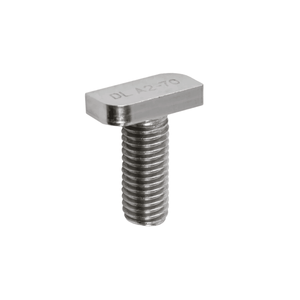

• 150x haamripeaga polt lukustusmutriga M10x25mm roostevabast terasest

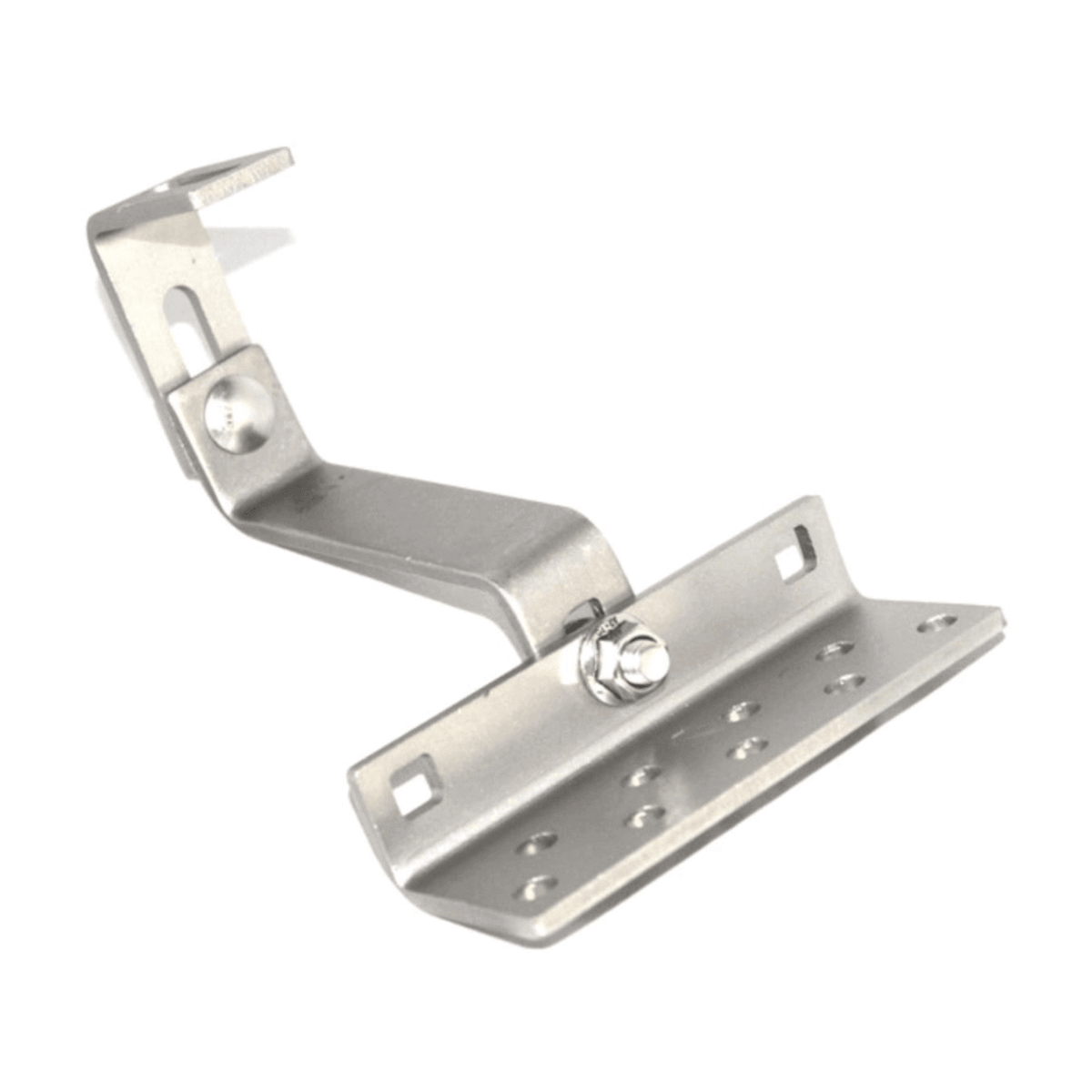

• 61x roostevabast terasest 1.4016 katusekonksud päikesepaneelidele
• 23x Trina Vertex S+ TSM-NEG9R.28/440Wp ühesuunaline klaas-klaas must raam
• 20x klassikaline lameühendus 4 auku
• 1x Huawei LUNA2000-(5-30)-S0 BMS energiasalvestusseade
• 3x LUNA2000 energiasalvestusaku moodulit 5kW
• 1x Huawei DTSU666-H 3-faasiline energiamõõtur 3x100A anduriga

*Säilitamise tõttu võib tootel olla veidi mustust. Seda on lihtne eemaldada ning see välistab toote tagastamise või hinnaalanduse.

Kuidas fotogalvaaniline süsteem töötab?

Fotogalvaaniline süsteem (lühidalt PV või PV-süsteem) muudab päikeseenergia fotogalvaanilise efekti abil elektrienergiaks. Katusel olevad päikesemoodulid püüavad päikeseenergia kinni ja toodavad alalisvoolu, mis seejärel muundatakse inverteri abil kasutatavaks vahelduvvooluks (230 V). See tähendab, et isetoodetud fotogalvaanilist energiat saab otse kodus kasutada, salvestada energiasalvestisse või suunata avalikku elektrivõrku.
