Skift hukommelse med 2 varmevekslere
Lagdelt lagertank med 2 varmevekslere

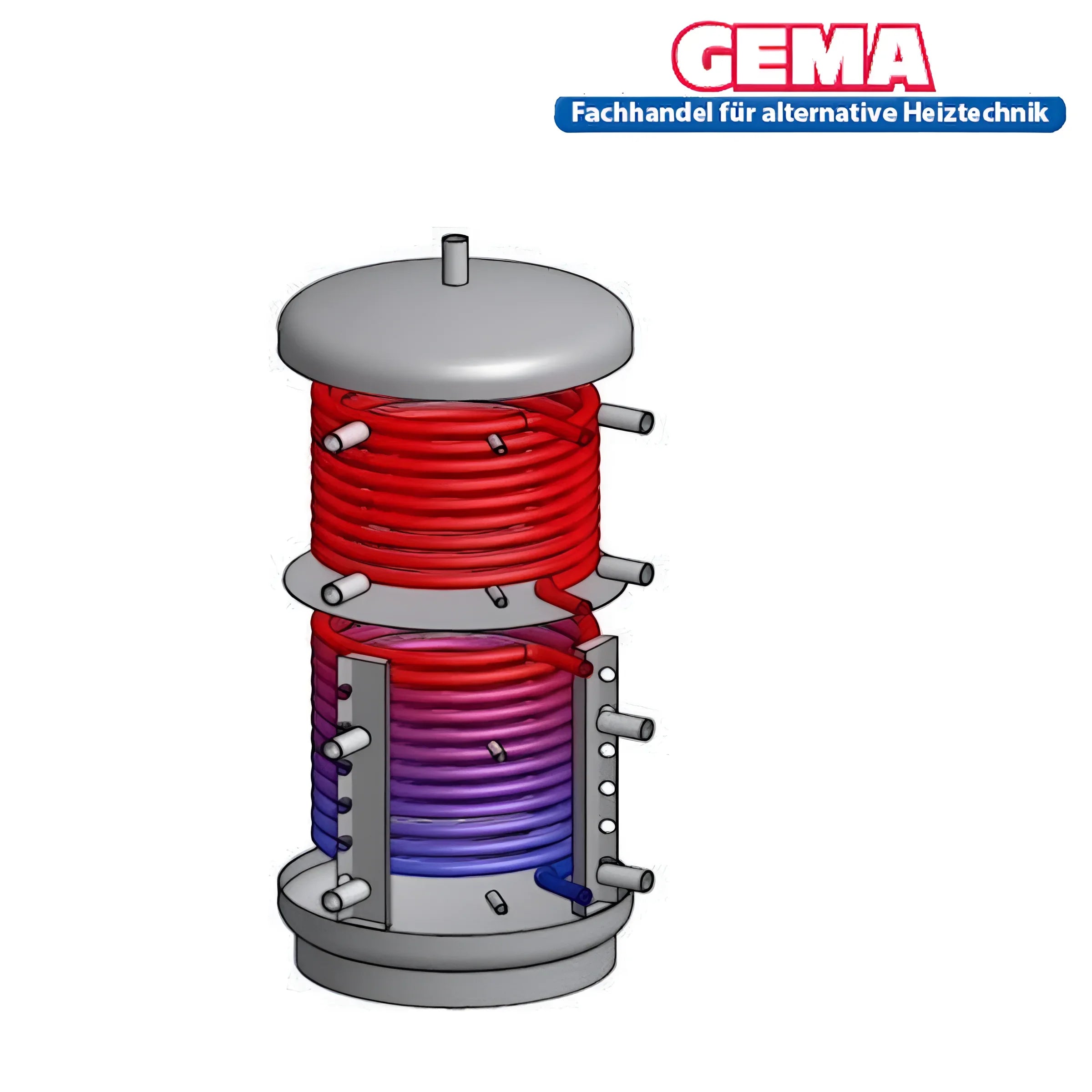

Lagdelt lagertank med 2 varmevekslere/med lagdelerplade, inklusive isolering
Struktur og funktionalitet
En lagdelt lagringstank er en enhed, der lagrer varme. Som varmelagringskomponent er det en varmeteknologisk komponent, der øger effektiviteten af et varmesystem betydeligt. Den lagrer overskydende varme og fører den tilbage til varmesystemet. Dette maksimerer varmeudnyttelsen og reducerer tab sammenlignet med et varmesystem uden en lagdelt lagringstank.
Takket være en varmeveksler kan det øverste, varme lag af oplagret vand for eksempel bruges til badning eller brusebad, og det eneste moderat varme mellemlag kan bruges til at holde opvarmningen på den minimale stuetemperatur om natten.
Den lagdelte lagertank udnytter den lagrede varmeenergi endnu mere effektivt end en standard kombinations- eller buffertank og kan derfor designes mindre end de to førnævnte lagertyper.
Hvis et solvarmeanlæg er en del af varmesystemet, er en lagdelt lagringsbeholder absolut nødvendig for dets integration. Vand fungerer som lagringsmedium i den lagdelte lagringsbeholder. Derfor kaldes den lagdelte lagringsbeholder også en varmtvandsbeholder.
Ingen forsendelsesomkostninger inden for Tyskland!!
Tekniske data: Lagdelt lagertank med 2 varmevekslere
| SPSRR | 600 | 800 | 1.000 | 1.500 | 2.000 | |
|---|---|---|---|---|---|---|
| Nettoindhold (uden vægt) | liter | 580 | 785 | 962 | 1485 | 1980 |
| Diameter uden isolering | mm | 700 | 790 | 790 | 1.000 | 1.200 |
| Diameter med super PU-isolering | mm | 1.000 | 1.100 | 1.100 | - | - |
| Energieffektivitetsklasse PU-isolering | EN | EN | EN | - | - | |
| Varmetab (med isolering) | watt | 63 | 70 | 75 | - | - |
| Diameter med PU-Ökoline-isolering | mm | 900 | 990 | 990 | 1.200 | 1.400 |
| Energieffektivitetsklasse PU-Ökoline-isolering | B | B | B | B | B | |
| Varmetab (med isolering) | watt | 88 | 97 | 105 | 122 | 136 |
| Diameter med STS-fleeceisolering | mm | 900 | 990 | 990 | 1.200 | 1.400 |
| Energieffektivitetsklasse med STS-fleeceisolering | C | C | C | C | C | |
| Varmetab (med isolering) | watt | 104 | 117 | 140 | 171 | 190 |
| Højde med isolering | mm | 1.680 | 1.720 | 2.050 | 2.080 | 2.100 |
| Hældningsdimension uden isolering | mm | 1.680 | 1.740 | 2.080 | 2.130 | 2.150 |
| Indlæsning/aflæsning af forbindelser | Told | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG |
| Sensor-/controllerforbindelser | Told | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG |
| Ventilation (IG) | Told | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG |
| Tilslutning til e-patron | Told | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" |
| Driftstrykbeholder maks. | bjørn | 5 | 5 | 5 | 3 | 3 |
| Maks. driftstemperatur | °C | 95 | 95 | 95 | 95 | 95 |
| Varmeveksleroverflade ovenpå | m² | 1.8 | 2.4 | 3 | 3 | 3 |
| Varmeveksleroverfladen nedenunder | m² | 2.4 | 3 | 3 | 3 | 3 |
| Driftstryk varmeveksler maks. | bjørn | 10 | 10 | 10 | 10 | 10 |
| Vægt uden isolering | kg | 170 | 190 | 200 | 265 | 305 |
| Mål over gulv (Billede 2) | ||||||
| EN | mm | 1.680 | 1.690 | 2.050 | 2.080 | 2.100 |
| B | mm | 1.375 | 1.385 | 1.695 | 1.690 | 1.665 |
| C | mm | 995 | 1.005 | 1.235 | 1.230 | 1.225 |
| D | mm | 615 | 625 | 755 | 770 | 785 |
| Ø | mm | 235 | 245 | 295 | 310 | 345 |
| F | mm | 235 | 245 | 295 | 360 | 395 |
| G | mm | 835 | 845 | 895 | 860 | 895 |
| H | mm | 925 | 935 | 1.095 | 1.140 | 1.115 |
| jeg | mm | 1.375 | 1.385 | 1.695 | 1.640 | 1.615 |
